Dom pod jarząbem (GPDN)

Dom pod jarząbem (GPDN) - wizualizacja 1

  • Dom pod jarząbem (GPDN) - wizualizacja 1
  • Dom pod jarząbem (GPDN) - wizualizacja 2
  • 887_th
  • 1310_th
  • 2811_th
  • 1312_th
  • 1311_th
powierzchnia domu 177,20
powierzchnia kotłowni 4,90 m²
powierzchnia garażu 21,00 m²
powierzchnia zabudowy 170,90 m²
powierzchnia podłóg 232,50 m²
kubatura 947,00 m³
wysokość 7,00 m
minimalne wymiary działki 26,6 x 18,2 m

Rzut parteru - Dom pod jarząbem (GPDN)

Pow. użytkowa Pow. podłogi
PARTER 135,20 m² 138,20 m²
1. Wiatrołap 3,40
2. Kotłownia 4,90
3. Hol 5,70
4. Przedpokój 5,30
5. Pokój 12,30
6. Łazienka 6,50
7. Pokój 14,30
8. Pokój 11,80
9. Salon + Jadalnia 33,70 36,70
10. Kuchnia 11,70
11. Spiżarnia 2,40
12. Toaleta 2,20
13. Garaż 21,00

Rzut poddasza - Dom pod jarząbem (GPDN)

Pow. użytkowa Pow. podłogi
PODDASZE 67,90 m² 94,30 m²
1. Schody 4,40 4,40
2. Hol 6,00 6,00
3. Pokój 14,50 20,80
4. Garderoba 5,40 9,80
5. Łazienka 8,30 11,60
6. Pom. rekreacyjne 14,00 19,60
7. Garderoba 4,50 7,80
8. Pokój 10,80 14,30

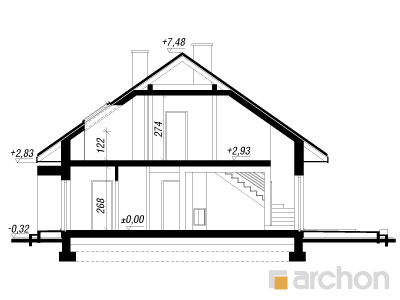

Przekrój

Dom-pod-jarzabem-gpdn__256

Sytuacja i obrys

Dom-pod-jarzabem-gpdn__255

Dom pod jarząbem (GPDN) (177.2 +4.9 +21.0m²)

Gotowy projekt architektoniczno-budowalny z kolekcji archon.pl
Dom jednorodzinny parterowy z poddaszem użytkowym
garaż, 7 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, garderoby, kominek

Wymiary

Powierzchnia domu 177,20 m²
Powierzchnia kotłowni 4,90 m²
Powierzchnia garażu 21,00 m²
Powierzchnia zabudowy 170,90 m²
Powierzchnia podłóg 232,50 m²
Kubatura 947,00 m³
Wysokość 7,00 m
Minimalne wymiary działki 26,6 x 18,2 m

Technologia i konstrukcja

Ściany pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk
strop płyta żelbetowa
Ścianka kolankowa 87 cm
dach czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
kocioł gazowy

Koszty budowy

Stan surowy otwarty 176 200,00 zł
Roboty wykończeniowe 144 100,00 zł
Instalacje wewnętrzne 48 100,00 zł
Ogółem - całkowity koszt budowy 392 000,00 zł
Całkowity koszt budowy
systemem gospodarczym
311 600,00 zł
