Rzut piwnic - Dom w cytryńcach (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
59,71 m² |
62,78 m² |
| 1. |
Schody |
5,23 |
|
| 2. |
Korytarz |
7,04 |
|
| 3. |
Pom. gospodarcze |
13,34 |
|
| 4. |
Kotłownia |
15,08 |
|
| 5. |
Pralnia |
7,96 |
|
| 6. |
Spiżarnia |
11,06 |
14,13 |
Rzut parteru - Dom w cytryńcach (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
81,95 m² |
0,00 m² |
| 1. |
Wiatrołap |
4,14 |
|
| 2. |
Hol |
5,35 |
|
| 3. |
Kuchnia |
9,41 |
|
| 4. |
Salon + Jadalnia |
31,83 |
|
| 5. |
Schody |
5,50 |
|
| 6. |
Łazienka |
3,86 |
|
| 7. |
Garaż |
21,86 |
|
Rzut poddasza - Dom w cytryńcach (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
48,18 m² |
56,06 m² |
| 1. |
Hol |
5,85 |
5,85 |
| 2. |
Pokój |
9,48 |
11,38 |
| 3. |
Garderoba |
3,48 |
4,18 |
| 4. |
Pokój |
9,83 |
11,15 |
| 5. |
Łazienka |
5,36 |
6,65 |
| 6. |
Pokój |
7,95 |
9,77 |
| 7. |
Gabinet |
6,23 |
7,08 |

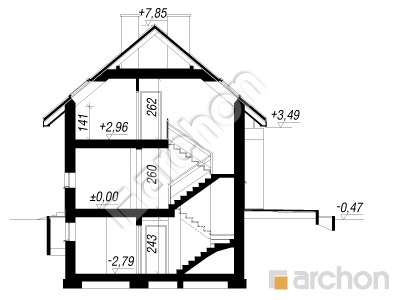

Przekrój
Sytuacja i obrys
Dom w cytryńcach (P)
(108.27 +21.86 +59.71m²)
Wymiary
|
Powierzchnia domu
|
108,27 m² |
|
Powierzchnia garażu
|
21,86 m² |
|
Powierzchnia zabudowy
|
113,29 m² |
|
Powierzchnia podłóg
|
200,79 m² |
|
Kubatura
|
870,42 m³ |
|
Wysokość
|
8,32 m |
|
Minimalne wymiary działki
|
22,8 x 15,7 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
gęstożebrowy Teriva
|
|
Ścianka kolankowa
|
141 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 362 000,00 zł | |
| Roboty wykończeniowe | 261 700,00 zł | |
| Instalacje wewnętrzne | 81 200,00 zł | |
| Ogółem - całkowity koszt budowy | 758 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 528 000,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 43 300,00 zł | |
| Ogółem - całkowity koszt budowy | 352 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 281 760,00 zł | |
Wizualizacje
Dom w cytryńcach (P)
Elewacje
Dom w cytryńcach (P)
Wnętrza
Dom w cytryńcach (P)
Wersje projektu
Dom w cytryńcach (P)
