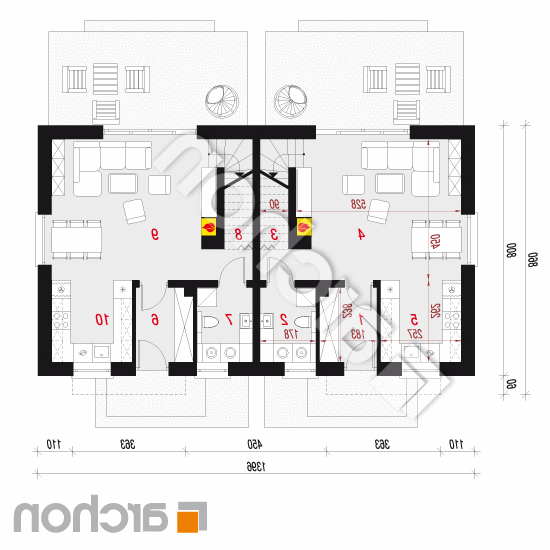

Rzut parteru - Dom w modrakach 2 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
79,32 m² |
83,94 m² |
| 1. |
Wiatrołap |
4,11 |
|
| 2. |
Toaleta |
4,07 |
|
| 3. |
Schowek |
0,84 |
3,15 |
| 4. |
Salon |
24,06 |
|
| 5. |
Kuchnia |
6,58 |
|
| 6. |
Wiatrołap |
4,11 |
|
| 7. |
Toaleta |
4,07 |
|
| 8. |
Schowek |
0,84 |
3,15 |
| 9. |
Salon |
24,06 |
|
| 10. |
Kuchnia |
6,58 |
|
Rzut poddasza - Dom w modrakach 2 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
81,48 m² |
86,40 m² |
| 1. |
Schody |
3,45 |
|
| 2. |
Korytarz |
3,79 |
|
| 3. |
Pokój |
7,82 |
8,00 |
| 4. |
Pokój |
11,43 |
12,08 |
| 5. |
Pokój |
10,00 |
10,50 |
| 6. |
Łazienka |
4,25 |
5,38 |
| 7. |
Schody |
3,45 |
|
| 8. |
Korytarz |
3,79 |
|
| 9. |
Pokój |
7,82 |
8,00 |
| 10. |
Pokój |
11,43 |
12,08 |
| 11. |
Pokój |
10,00 |
10,50 |
| 12. |
Łazienka |
4,25 |
5,38 |
Przekrój
Sytuacja i obrys
Dom w modrakach 2 (R2)
(160.8m²)
Wymiary
|
Powierzchnia domu
|
160,80 m² |
|
Powierzchnia zabudowy
|
116,44 m² |
|
Powierzchnia podłóg
|
170,34 m² |
|
Kubatura
|
774,13 m³ |
|
Wysokość
|
7,89 m |
|
Minimalne wymiary działki
|
21,96 x 16,6 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
153 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 259 100,00 zł | |
| Roboty wykończeniowe | 228 700,00 zł | |
| Instalacje wewnętrzne | 65 900,00 zł | |
| Ogółem - całkowity koszt budowy | 614 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 436 400,00 zł | |
Wizualizacje
Dom w modrakach 2 (R2)
Elewacje
Dom w modrakach 2 (R2)
Wersje projektu
Dom w modrakach 2 (R2)
