Rzut parteru - Dom w klematisach 9 (R2BTA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
135,72 m² |
136,64 m² |
| 1. |
Wiatrołap |
3,01 |
|
| 2. |
Hol |
2,84 |
|
| 3. |
Łazienka |
5,56 |
|
| 4. |
Kuchnia |
5,51 |
|
| 5. |
Przedpokój |
3,97 |
|
| 6. |
Salon |
24,65 |
|
| 7. |
Schody |
4,64 |
|
| 8. |
Garaż |
17,68 |
18,14 |
| 9. |
Wiatrołap |
3,01 |
|
| 10. |
Hol |
2,84 |
|
| 11. |
Łazienka |
5,56 |
|
| 12. |
Kuchnia |
5,51 |
|
| 13. |
Przedpokój |
3,97 |
|
| 14. |
Salon |
24,65 |
|
| 15. |
Schody |
4,64 |
|
| 16. |
Garaż |
17,68 |
18,14 |
Rzut poddasza - Dom w klematisach 9 (R2BTA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
106,54 m² |
122,16 m² |
| 1. |
Hol |
4,62 |
|
| 2. |
Pokój |
11,64 |
13,71 |
| 3. |
Pokój |
11,21 |
13,27 |
| 4. |
Łazienka |
5,20 |
|
| 5. |
Pokój |
10,73 |
12,56 |
| 6. |
Pokój |
9,87 |
11,72 |
| 7. |
Hol |
4,62 |
|
| 8. |
Pokój |
11,64 |
13,71 |
| 9. |
Pokój |
11,21 |
13,27 |
| 10. |
Łazienka |
5,20 |
|
| 11. |
Pokój |
10,73 |
12,56 |
| 12. |
Pokój |
9,87 |
11,72 |
Przekrój
Sytuacja i obrys
Dom w klematisach 9 (R2BTA)
(206.9 +35.36m²)
Wymiary
|
Powierzchnia domu
|
206,90 m² |
|
Powierzchnia garażu
|
35,36 m² |
|
Powierzchnia zabudowy
|
173,89 m² |
|
Powierzchnia podłóg
|
258,80 m² |
|
Kubatura
|
1 134,83 m³ |
|
Wysokość
|
8,28 m |
|
Minimalne wymiary działki
|
18,06 x 19,86 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
gęstożebrowy Teriva
|
|
Ścianka kolankowa
|
109 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 396 200,00 zł | |
| Roboty wykończeniowe | 318 300,00 zł | |
| Instalacje wewnętrzne | 93 600,00 zł | |
| Ogółem - całkowity koszt budowy | 873 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 612 640,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 69 300,00 zł | |
| Ogółem - całkowity koszt budowy | 564 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 451 360,00 zł | |
Wizualizacje
Dom w klematisach 9 (R2BTA)

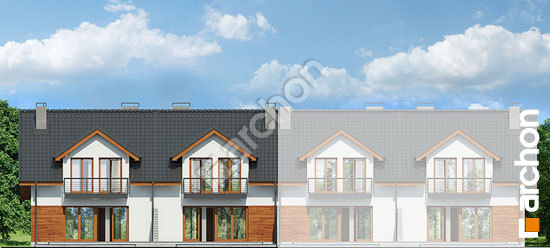

Elewacje
Dom w klematisach 9 (R2BTA)
Wersje projektu
Dom w klematisach 9 (R2BTA)
