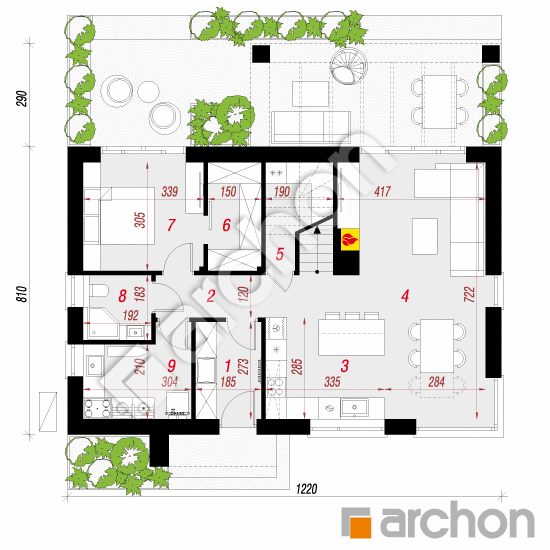

Rzut parteru - Dom w pierisach (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
72,57 m² |
75,64 m² |
| 1. |
Wiatrołap |
4,87 |
|
| 2. |
Korytarz |
6,65 |
|
| 3. |
Kuchnia |
9,49 |
|
| 4. |
Salon + Jadalnia |
24,80 |
|
| 5. |
Spiżarnia |
2,15 |
5,22 |
| 6. |
Garderoba |
4,39 |
|
| 7. |
Pokój |
10,07 |
|
| 8. |
Łazienka |
3,37 |
|
| 9. |
Kotłownia |
6,78 |
|
Rzut poddasza - Dom w pierisach (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
63,68 m² |
75,20 m² |
| 1. |
Schody |
4,60 |
|
| 2. |
Korytarz |
7,01 |
|
| 3. |
Pokój |
10,66 |
13,05 |
| 4. |
Garderoba |
4,03 |
5,03 |
| 5. |
Pokój |
10,46 |
12,23 |
| 6. |
Pokój |
10,00 |
12,49 |
| 7. |
Łazienka |
5,96 |
7,45 |
| 8. |
Pokój |
10,96 |
13,34 |
Przekrój
Sytuacja i obrys
Dom w pierisach (E) OZE
(129.47 +6.78m²)
Wymiary
|
Powierzchnia domu
|
129,47 m² |
|
Powierzchnia kotłowni
|
6,78 m² |
|
Powierzchnia zabudowy
|
99,23 m² |
|
Powierzchnia podłóg
|
150,84 m² |
|
Kubatura
|
658,41 m³ |
|
Wysokość
|
8,36 m |
|
Minimalne wymiary działki
|
20,2 x 16,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 97 000,00 zł | |
| Ogółem - całkowity koszt budowy | 533 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 426 400,00 zł | |
Wizualizacje
Dom w pierisach (E) OZE
Elewacje
Dom w pierisach (E) OZE
Wersje projektu
Dom w pierisach (E) OZE
