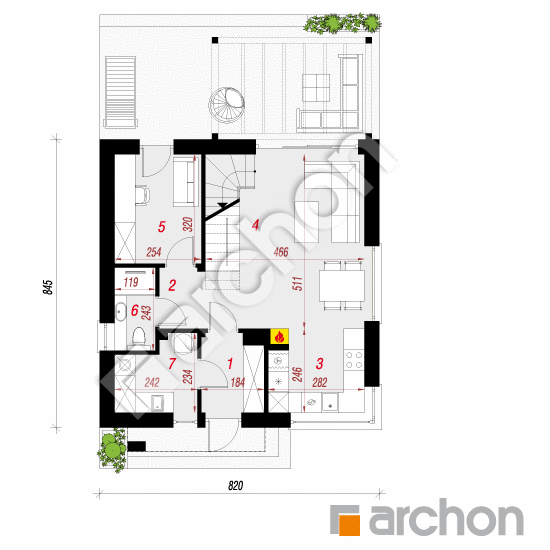

Rzut parteru - Dom - Miniaturka 3 (A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
48,44 m² |
51,21 m² |
| 1. |
Wiatrołap |
3,90 |
|
| 2. |
Hol |
3,95 |
|
| 3. |
Kuchnia |
6,40 |
|
| 4. |
Salon + Jadalnia |
18,96 |
21,73 |
| 5. |
Pokój |
7,90 |
|
| 6. |
Łazienka |
2,75 |
|
| 7. |
Kotłownia |
4,58 |
|

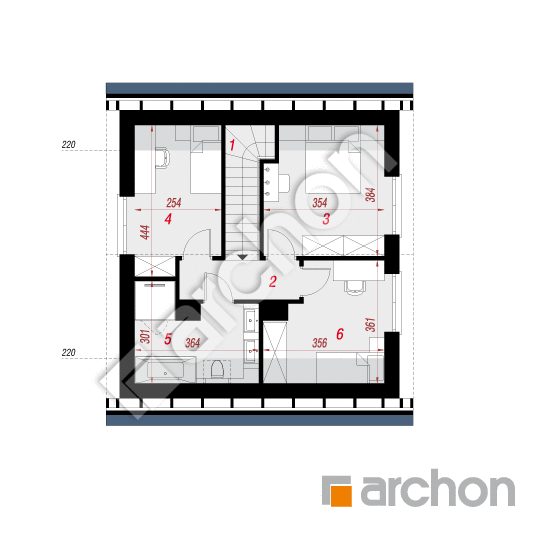

Rzut poddasza - Dom - Miniaturka 3 (A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
45,90 m² |
50,42 m² |
| 1. |
Schody |
4,23 |
|
| 2. |
Hol |
3,86 |
|
| 3. |
Pokój |
11,71 |
12,80 |
| 4. |
Pokój |
9,30 |
10,19 |
| 5. |
Łazienka |
7,38 |
8,66 |
| 6. |
Pokój |
9,42 |
10,68 |
Przekrój

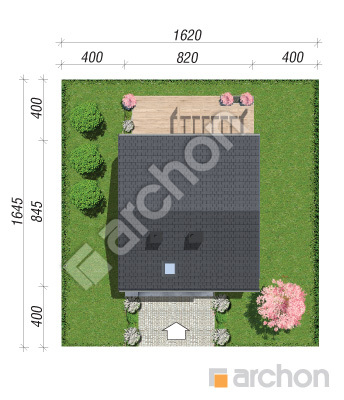

Sytuacja i obrys
Dom - Miniaturka 3 (A)
(89.76 +4.58m²)
Wymiary
|
Powierzchnia domu
|
89,76 m² |
|
Powierzchnia kotłowni
|
4,58 m² |
|
Powierzchnia zabudowy
|
69,62 m² |
|
Powierzchnia podłóg
|
101,63 m² |
|
Kubatura
|
465,69 m³ |
|
Wysokość
|
8,20 m |
|
Minimalne wymiary działki
|
16,2 x 16,45 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
168 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 146 400,00 zł | |
| Roboty wykończeniowe | 157 400,00 zł | |
| Instalacje wewnętrzne | 41 500,00 zł | |
| Ogółem - całkowity koszt budowy | 387 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 274 360,00 zł | |

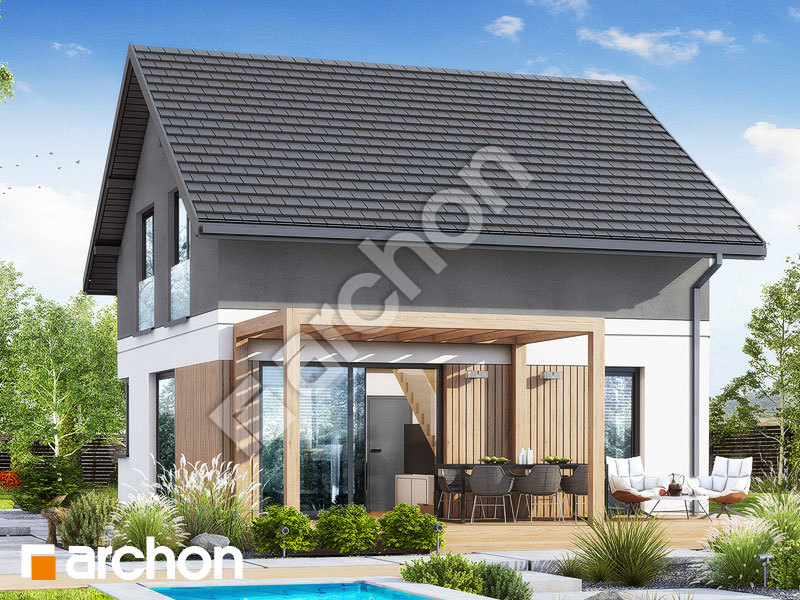

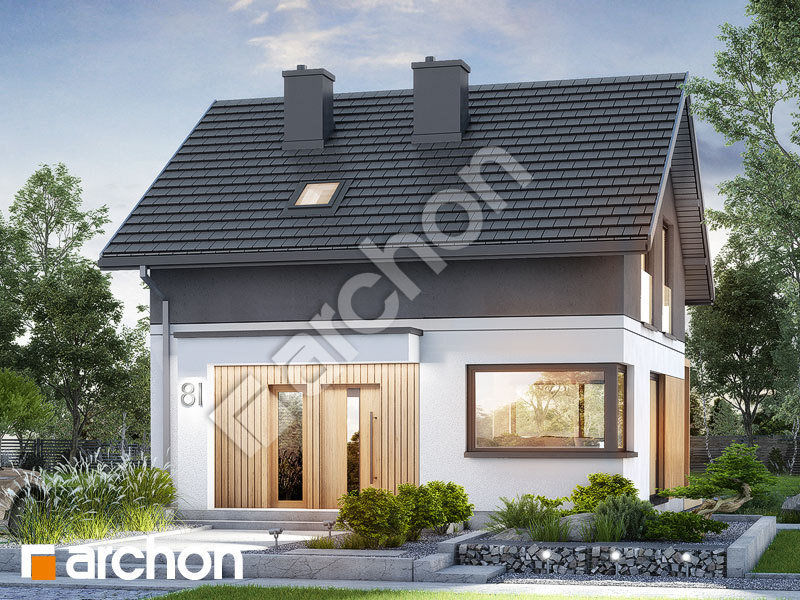

Wizualizacje
Dom - Miniaturka 3 (A)

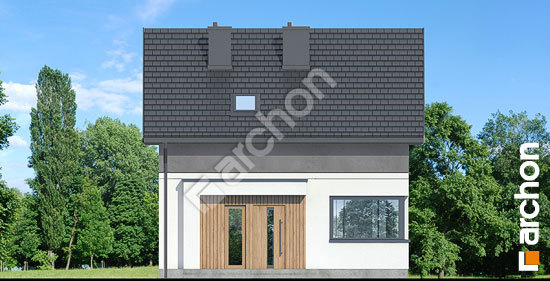

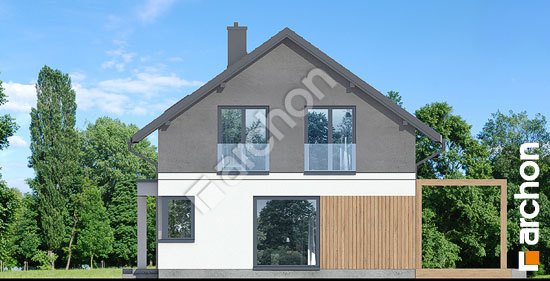

Elewacje
Dom - Miniaturka 3 (A)
Wersje projektu
Dom - Miniaturka 3 (A)
