Rzut parteru - Dom w mieczykach 4
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
73,32 m² |
75,92 m² |
| 1. |
Wiatrołap |
5,00 |
|
| 2. |
Hol |
8,02 |
|
| 3. |
Pokój |
8,25 |
|
| 4. |
Garderoba |
2,70 |
|
| 5. |
Łazienka |
2,94 |
|
| 6. |
Kotłownia |
5,97 |
|
| 7. |
Spiżarnia |
2,23 |
4,83 |
| 8. |
Kuchnia |
10,11 |
|
| 9. |
Salon + Jadalnia |
28,10 |
|

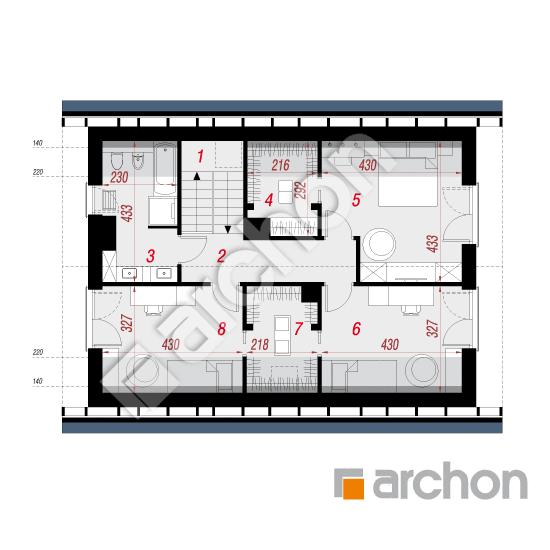

Rzut poddasza - Dom w mieczykach 4
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
65,60 m² |
77,74 m² |
| 1. |
Schody |
5,25 |
|
| 2. |
Hol |
7,06 |
|
| 3. |
Łazienka |
7,70 |
9,13 |
| 4. |
Garderoba |
4,27 |
5,61 |
| 5. |
Pokój |
13,97 |
16,61 |
| 6. |
Pokój |
11,07 |
13,76 |
| 7. |
Garderoba |
5,21 |
6,56 |
| 8. |
Pokój |
11,07 |
13,76 |
Przekrój
Sytuacja i obrys
Dom w mieczykach 4
(132.95 +5.97m²)
Wymiary
|
Powierzchnia domu
|
132,95 m² |
|
Powierzchnia kotłowni
|
5,97 m² |
|
Powierzchnia zabudowy
|
102,75 m² |
|
Powierzchnia podłóg
|
153,66 m² |
|
Kubatura
|
688,03 m³ |
|
Wysokość
|
8,66 m |
|
Minimalne wymiary działki
|
19,9 x 16,6 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
121 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 230 100,00 zł | |
| Roboty wykończeniowe | 205 400,00 zł | |
| Instalacje wewnętrzne | 59 000,00 zł | |
| Ogółem - całkowity koszt budowy | 551 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 387 000,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 48 500,00 zł | |
| Ogółem - całkowity koszt budowy | 453 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 362 480,00 zł | |
Wizualizacje
Dom w mieczykach 4

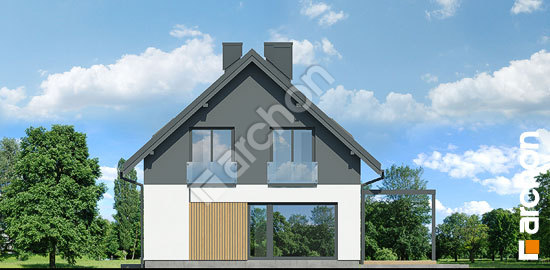

Elewacje
Dom w mieczykach 4
