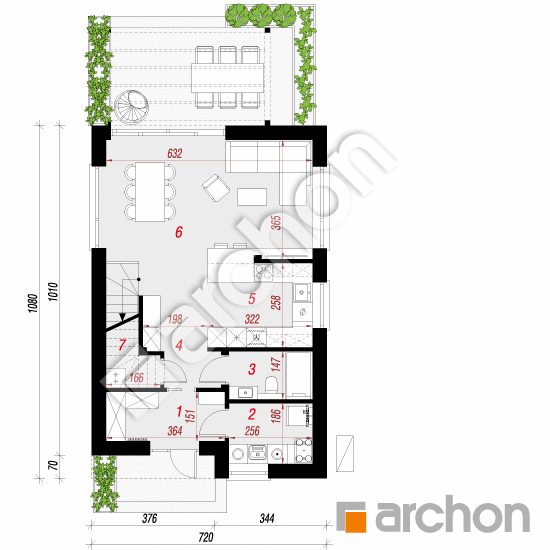

Rzut parteru - Dom nad strumykiem 3 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
53,21 m² |
55,23 m² |
| 1. |
Wiatrołap |
5,26 |
|
| 2. |
Kotłownia |
4,62 |
|
| 3. |
Łazienka |
3,63 |
|
| 4. |
Korytarz |
5,08 |
|
| 5. |
Kuchnia |
8,16 |
|
| 6. |
Salon + Jadalnia |
25,29 |
|
| 7. |
Spiżarnia |
1,17 |
3,19 |

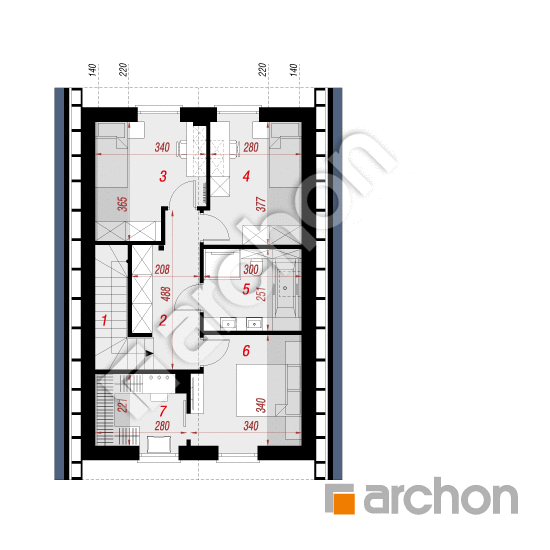

Rzut poddasza - Dom nad strumykiem 3 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
49,03 m² |
57,77 m² |
| 1. |
Schody |
4,40 |
|
| 2. |
Korytarz |
8,08 |
|
| 3. |
Pokój |
8,61 |
10,67 |
| 4. |
Pokój |
8,38 |
10,51 |
| 5. |
Łazienka |
5,91 |
7,31 |
| 6. |
Pokój |
8,90 |
10,81 |
| 7. |
Garderoba |
4,75 |
5,99 |
Przekrój

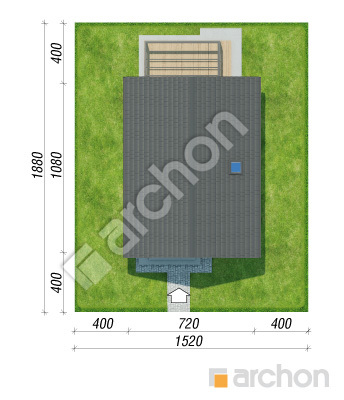

Sytuacja i obrys
Dom nad strumykiem 3 (E) OZE
(97.62 +4.62m²)
Wymiary
|
Powierzchnia domu
|
97,62 m² |
|
Powierzchnia kotłowni
|
4,62 m² |
|
Powierzchnia zabudowy
|
78,12 m² |
|
Powierzchnia podłóg
|
113,00 m² |
|
Kubatura
|
503,82 m³ |
|
Wysokość
|
7,99 m |
|
Minimalne wymiary działki
|
15,2 x 18,8 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 84 000,00 zł | |
| Ogółem - całkowity koszt budowy | 456 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 364 800,00 zł | |
Wizualizacje
Dom nad strumykiem 3 (E) OZE

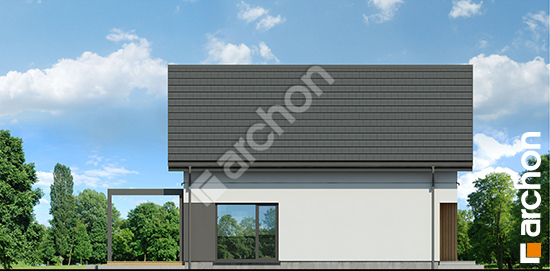

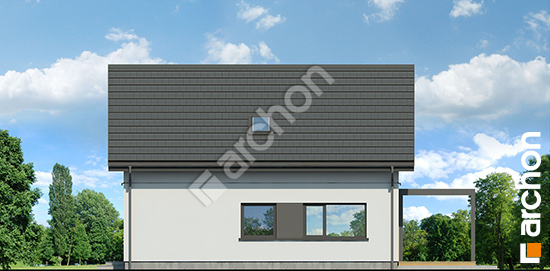

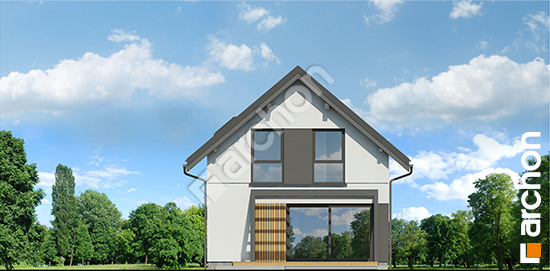

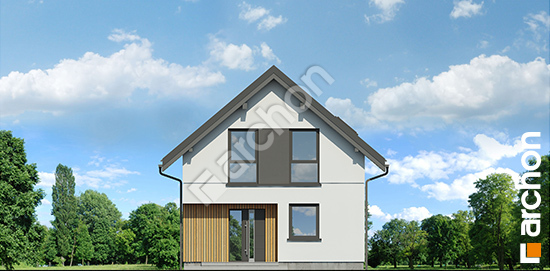

Elewacje
Dom nad strumykiem 3 (E) OZE
