Rzut parteru - Dom pod miłorzębem 20 (GR2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
119,90 m² |
121,06 m² |
| 1. |
Wiatrołap |
4,26 |
|
| 2. |
Hol |
5,22 |
|
| 3. |
Łazienka |
2,21 |
2,79 |
| 4. |
Salon + Jadalnia |
23,09 |
|
| 5. |
Kuchnia |
6,77 |
|
| 6. |
Garaż |
18,40 |
|
| 7. |
Wiatrołap |
4,26 |
|
| 8. |
Hol |
5,22 |
|
| 9. |
Łazienka |
2,21 |
2,79 |
| 10. |
Salon + Jadalnia |
23,09 |
|
| 11. |
Kuchnia |
6,77 |
|
| 12. |
Garaż |
18,40 |
|
Rzut poddasza - Dom pod miłorzębem 20 (GR2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
122,18 m² |
129,42 m² |
| 1. |
Schody |
4,46 |
|
| 2. |
Hol |
6,04 |
|
| 3. |
Pokój |
9,49 |
10,40 |
| 4. |
Pokój |
13,46 |
14,36 |
| 5. |
Łazienka |
6,39 |
|
| 6. |
Pokój |
12,45 |
13,35 |
| 7. |
Pokój |
8,80 |
9,71 |
| 8. |
Schody |
4,46 |
|
| 9. |
Hol |
6,04 |
|
| 10. |
Pokój |
9,49 |
10,40 |
| 11. |
Pokój |
13,46 |
14,36 |
| 12. |
Łazienka |
6,39 |
|
| 13. |
Pokój |
12,45 |
13,35 |
| 14. |
Pokój |
8,80 |
9,71 |
Przekrój
Sytuacja i obrys
Dom pod miłorzębem 20 (GR2)
(205.28 +36.8m²)
Wymiary
|
Powierzchnia domu
|
205,28 m² |
|
Powierzchnia garażu
|
36,80 m² |
|
Powierzchnia zabudowy
|
166,36 m² |
|
Powierzchnia podłóg
|
250,48 m² |
|
Kubatura
|
1 230,37 m³ |
|
Wysokość
|
9,28 m |
|
Minimalne wymiary działki
|
21,11 x 20,65 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 365 600,00 zł | |
| Roboty wykończeniowe | 331 200,00 zł | |
| Instalacje wewnętrzne | 92 600,00 zł | |
| Ogółem - całkowity koszt budowy | 864 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 590 000,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 72 900,00 zł | |
| Ogółem - całkowity koszt budowy | 593 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 474 880,00 zł | |
Wizualizacje
Dom pod miłorzębem 20 (GR2)

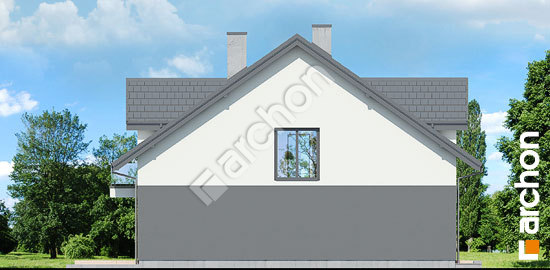

Elewacje
Dom pod miłorzębem 20 (GR2)
Wersje projektu
Dom pod miłorzębem 20 (GR2)
