Rzut parteru - Dom w klematisach 18 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
127,44 m² |
128,36 m² |
| 1. |
Wiatrołap |
4,26 |
|
| 2. |
Hol |
5,03 |
|
| 3. |
Łazienka |
4,11 |
|
| 4. |
Kuchnia |
5,73 |
|
| 5. |
Salon + Jadalnia |
21,85 |
|
| 6. |
Schody |
5,12 |
|
| 7. |
Garaż |
17,62 |
18,08 |
| 8. |
Wiatrołap |
4,26 |
|
| 9. |
Hol |
5,03 |
|
| 10. |
Łazienka |
4,11 |
|
| 11. |
Kuchnia |
5,73 |
|
| 12. |
Salon + Jadalnia |
21,85 |
|
| 13. |
Schody |
5,12 |
|
| 14. |
Garaż |
17,62 |
18,08 |
Rzut poddasza - Dom w klematisach 18 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
95,52 m² |
107,74 m² |
| 1. |
Korytarz |
4,20 |
4,20 |
| 2. |
Pokój |
9,51 |
11,01 |
| 3. |
Pokój |
10,38 |
11,85 |
| 4. |
Łazienka |
4,58 |
4,58 |
| 5. |
Pokój |
9,80 |
11,64 |
| 6. |
Pokój |
9,29 |
10,59 |
| 7. |
Korytarz |
4,20 |
4,20 |
| 8. |
Pokój |
9,51 |
11,01 |
| 9. |
Pokój |
10,38 |
11,85 |
| 10. |
Łazienka |
4,58 |
4,58 |
| 11. |
Pokój |
9,80 |
11,64 |
| 12. |
Pokój |
9,29 |
10,59 |
Przekrój
Sytuacja i obrys
Dom w klematisach 18 ver.2
(187.72 +35.24m²)
Wymiary
|
Powierzchnia domu
|
187,72 m² |
|
Powierzchnia garażu
|
35,24 m² |
|
Powierzchnia zabudowy
|
160,76 m² |
|
Powierzchnia podłóg
|
236,10 m² |
|
Kubatura
|
1 071,62 m³ |
|
Wysokość
|
8,26 m |
|
Minimalne wymiary działki
|
22,47 x 19,82 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
113 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 223 800,00 zł | |
| Roboty wykończeniowe | 213 600,00 zł | |
| Instalacje wewnętrzne | 68 700,00 zł | |
| Ogółem - całkowity koszt budowy | 559 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 398 340,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 65 500,00 zł | |
| Ogółem - całkowity koszt budowy | 533 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 426 880,00 zł | |

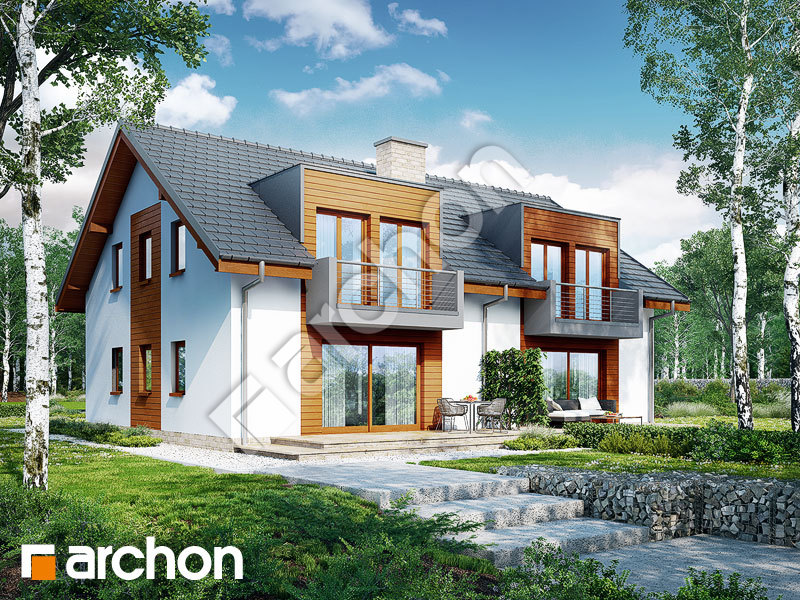

Wizualizacje
Dom w klematisach 18 ver.2

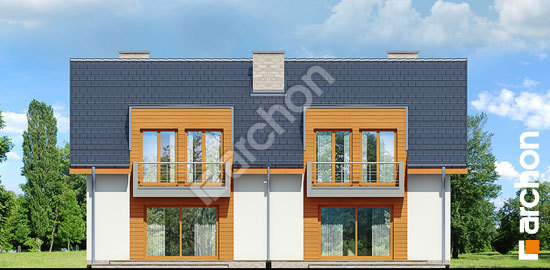

Elewacje
Dom w klematisach 18 ver.2
Wersje projektu
Dom w klematisach 18 ver.2
