Rzut parteru - Dom w siódmaczkach (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
100,66 m² |
101,91 m² |
| 1. |
Wiatrołap |
3,18 |
|
| 2. |
Kotłownia |
2,45 |
|
| 3. |
Hol |
2,63 |
|
| 4. |
Łazienka |
3,88 |
|
| 5. |
Pokój |
11,87 |
|
| 6. |
Spiżarnia |
1,10 |
2,35 |
| 7. |
Salon + Jadalnia |
34,63 |
|
| 8. |
Kuchnia |
10,45 |
|
| 9. |
Garaż |
30,47 |
|
Rzut poddasza - Dom w siódmaczkach (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
60,07 m² |
68,58 m² |
| 1. |
Schody |
4,02 |
|
| 2. |
Hol |
7,38 |
|
| 3. |
Pokój |
10,44 |
12,23 |
| 4. |
Pokój |
10,10 |
11,89 |
| 5. |
Łazienka |
5,22 |
6,46 |
| 6. |
Pralnia |
4,17 |
5,08 |
| 7. |
Garderoba |
4,31 |
5,34 |
| 8. |
Pokój |
14,43 |
16,18 |
Przekrój
Sytuacja i obrys
Dom w siódmaczkach (G)
(127.81 +2.45 +30.47m²)
Wymiary
|
Powierzchnia domu
|
127,81 m² |
|
Powierzchnia kotłowni
|
2,45 m² |
|
Powierzchnia garażu
|
30,47 m² |
|
Powierzchnia zabudowy
|
135,64 m² |
|
Powierzchnia podłóg
|
170,49 m² |
|
Kubatura
|
834,34 m³ |
|
Wysokość
|
8,80 m |
|
Minimalne wymiary działki
|
23,9 x 16,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
134 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 65 000,00 zł | |
| Ogółem - całkowity koszt budowy | 606 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 484 800,00 zł | |

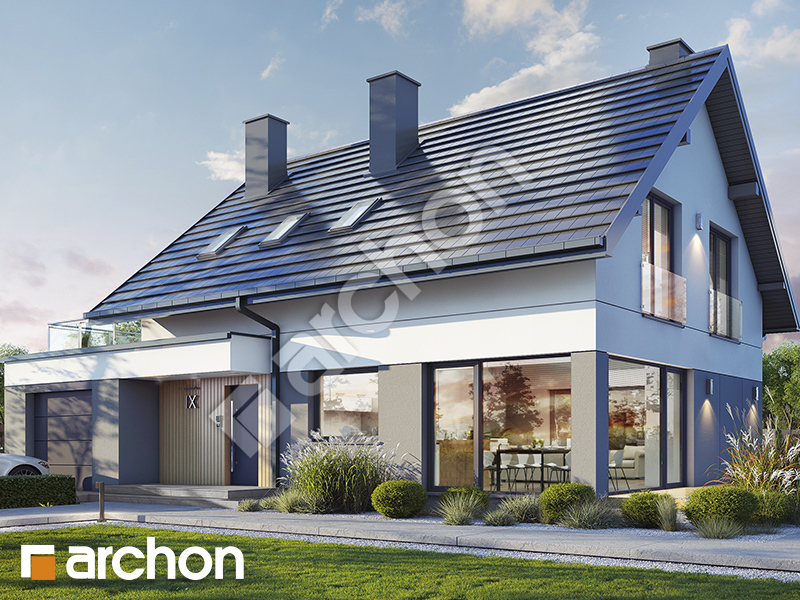

Wizualizacje
Dom w siódmaczkach (G)
Elewacje
Dom w siódmaczkach (G)
Wersje projektu
Dom w siódmaczkach (G)
