Rzut parteru - Dom w wisteriach 17
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
54,06 m² |
57,42 m² |
| 1. |
Wiatrołap |
3,74 |
|
| 2. |
Hol |
3,95 |
|
| 3. |
Kuchnia |
7,23 |
|
| 4. |
Salon + Jadalnia |
22,55 |
|
| 5. |
Spiżarnia |
1,36 |
4,72 |
| 6. |
Pokój |
7,84 |
|
| 7. |
Łazienka |
3,44 |
|
| 8. |
Kotłownia |
3,95 |
|
Rzut poddasza - Dom w wisteriach 17
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
49,88 m² |
60,60 m² |
| 1. |
Schody |
4,62 |
|
| 2. |
Korytarz |
3,42 |
|
| 3. |
Pokój |
11,74 |
14,01 |
| 4. |
Garderoba |
3,35 |
4,63 |
| 5. |
Łazienka |
5,83 |
7,53 |
| 6. |
Pokój |
10,09 |
13,07 |
| 7. |
Pokój |
10,83 |
13,32 |
Przekrój

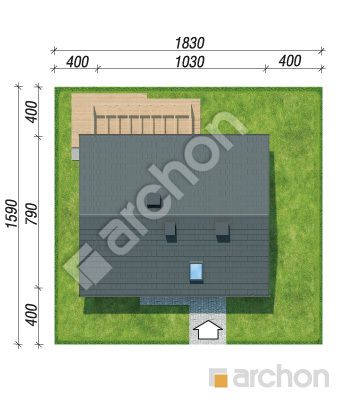

Sytuacja i obrys
Dom w wisteriach 17
(99.99 +3.95m²)
Wymiary
|
Powierzchnia domu
|
99,99 m² |
|
Powierzchnia kotłowni
|
3,95 m² |
|
Powierzchnia zabudowy
|
81,73 m² |
|
Powierzchnia podłóg
|
118,02 m² |
|
Kubatura
|
530,11 m³ |
|
Wysokość
|
8,06 m |
|
Minimalne wymiary działki
|
18,3 x 15,9 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 45 000,00 zł | |
| Ogółem - całkowity koszt budowy | 417 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 333 600,00 zł | |
Wizualizacje
Dom w wisteriach 17

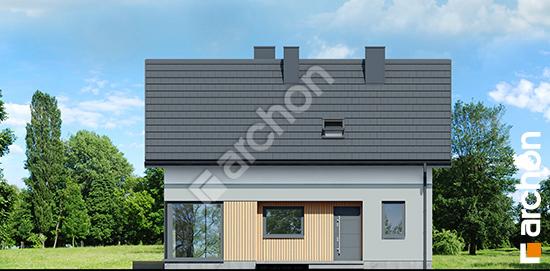

Elewacje
Dom w wisteriach 17
