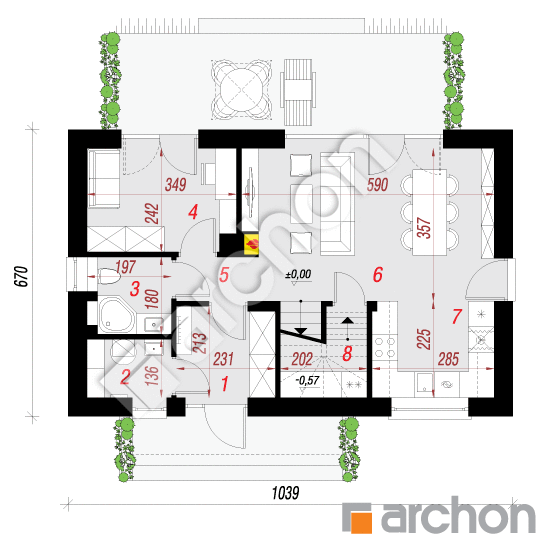

Rzut parteru - Dom w iberisach 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
48,96 m² |
50,61 m² |
| 1. |
Wiatrołap |
4,67 |
|
| 2. |
Kotłownia |
2,55 |
|
| 3. |
Łazienka |
3,28 |
|
| 4. |
Pokój |
8,04 |
|
| 5. |
Hol |
1,50 |
|
| 6. |
Salon + Jadalnia |
20,69 |
|
| 7. |
Kuchnia |
6,29 |
|
| 8. |
Spiżarnia |
1,94 |
3,59 |

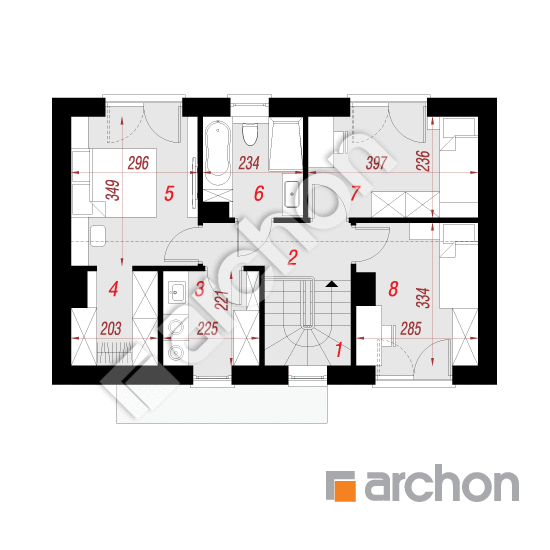

Rzut poddasza - Dom w iberisach 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
50,12 m² |
0,00 m² |
| 1. |
Schody |
3,97 |
|
| 2. |
Korytarz |
4,03 |
|
| 3. |
Pralnia |
4,80 |
|
| 4. |
Garderoba |
4,12 |
|
| 5. |
Pokój |
10,07 |
|
| 6. |
Łazienka |
5,11 |
|
| 7. |
Pokój |
9,12 |
|
| 8. |
Pokój |
8,90 |
|
Przekrój

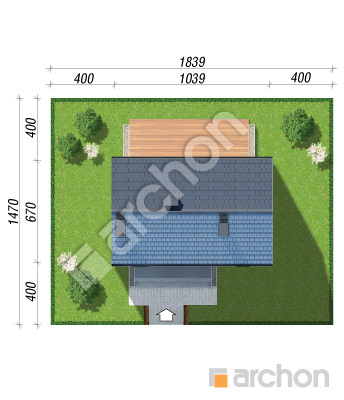

Sytuacja i obrys
Dom w iberisach 3
(96.53 +2.55m²)
Wymiary
|
Powierzchnia domu
|
96,53 m² |
|
Powierzchnia kotłowni
|
2,55 m² |
|
Powierzchnia zabudowy
|
69,96 m² |
|
Powierzchnia podłóg
|
100,73 m² |
|
Kubatura
|
490,75 m³ |
|
Wysokość
|
8,24 m |
|
Minimalne wymiary działki
|
18,39 x 14,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
236 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 146 000,00 zł | |
| Roboty wykończeniowe | 164 100,00 zł | |
| Instalacje wewnętrzne | 42 700,00 zł | |
| Ogółem - całkowity koszt budowy | 398 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 281 020,00 zł | |
Wizualizacje
Dom w iberisach 3

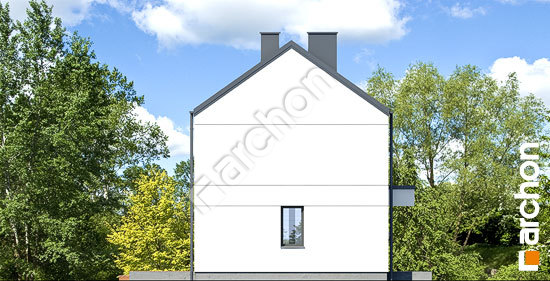

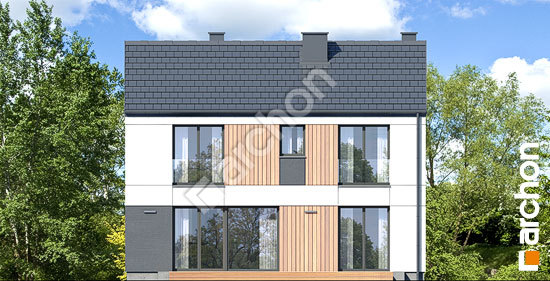

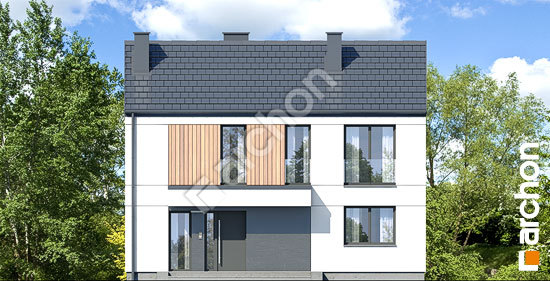

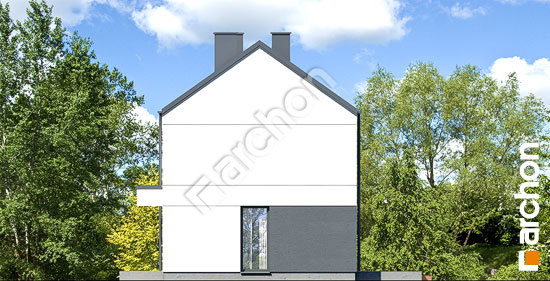

Elewacje
Dom w iberisach 3
