Rzut parteru - Dom pod jemiołą 3 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
90,88 m² |
93,67 m² |
| 1. |
Wiatrołap |
6,64 |
|
| 2. |
Garaż |
18,08 |
|
| 3. |
Kotłownia |
5,95 |
|
| 4. |
Łazienka |
3,40 |
|
| 5. |
Pokój |
8,02 |
|
| 6. |
Hol |
5,82 |
|
| 7. |
Spiżarnia |
2,77 |
5,56 |
| 8. |
Salon + Jadalnia |
31,96 |
|
| 9. |
Kuchnia |
8,24 |
|
Rzut poddasza - Dom pod jemiołą 3 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
68,27 m² |
91,93 m² |
| 1. |
Schody |
5,68 |
5,68 |
| 2. |
Korytarz |
6,88 |
6,88 |
| 3. |
Pokój |
13,21 |
17,57 |
| 4. |
Pokój |
11,47 |
17,00 |
| 5. |
Pralnia |
5,22 |
7,60 |
| 6. |
Pokój |
10,47 |
15,66 |
| 7. |
Pokój |
10,53 |
13,83 |
| 8. |
Łazienka |
4,81 |
7,71 |
Przekrój
Sytuacja i obrys
Dom pod jemiołą 3 ver.2
(135.12 +5.95 +18.08m²)
Wymiary
|
Powierzchnia domu
|
135,12 m² |
|
Powierzchnia kotłowni
|
5,95 m² |
|
Powierzchnia garażu
|
18,08 m² |
|
Powierzchnia zabudowy
|
124,43 m² |
|
Powierzchnia podłóg
|
185,60 m² |
|
Kubatura
|
771,14 m³ |
|
Wysokość
|
8,10 m |
|
Minimalne wymiary działki
|
22,7 x 16,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
90 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 279 100,00 zł | |
| Roboty wykończeniowe | 231 700,00 zł | |
| Instalacje wewnętrzne | 67 100,00 zł | |
| Ogółem - całkowity koszt budowy | 626 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 437 820,00 zł | |
Wizualizacje
Dom pod jemiołą 3 ver.2

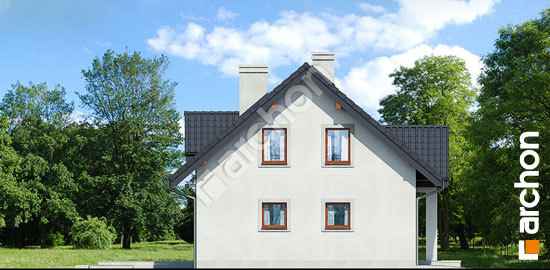

Elewacje
Dom pod jemiołą 3 ver.2
