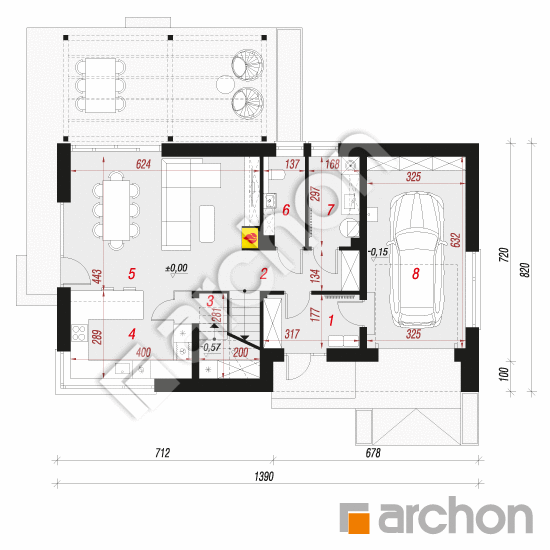

Rzut parteru - Dom w krotonach 4 (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
80,35 m² |
82,45 m² |
| 1. |
Wiatrołap |
5,40 |
|
| 2. |
Korytarz |
5,52 |
|
| 3. |
Spiżarnia |
4,02 |
6,12 |
| 4. |
Kuchnia |
10,80 |
|
| 5. |
Salon + Jadalnia |
25,97 |
|
| 6. |
Toaleta |
3,76 |
|
| 7. |
Kotłownia |
4,72 |
|
| 8. |
Garaż |
20,16 |
|
Rzut poddasza - Dom w krotonach 4 (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
55,90 m² |
63,62 m² |
| 1. |
Schody |
5,10 |
|
| 2. |
Korytarz |
6,11 |
|
| 3. |
Pokój |
10,48 |
12,36 |
| 4. |
Pokój |
11,47 |
13,47 |
| 5. |
Łazienka |
6,22 |
7,56 |
| 6. |
Garderoba |
4,89 |
5,91 |
| 7. |
Pokój |
11,63 |
13,11 |
Przekrój
Sytuacja i obrys
Dom w krotonach 4 (G)
(111.37 +4.72 +20.16m²)
Wymiary
|
Powierzchnia domu
|
111,37 m² |
|
Powierzchnia kotłowni
|
4,72 m² |
|
Powierzchnia garażu
|
20,16 m² |
|
Powierzchnia zabudowy
|
110,93 m² |
|
Powierzchnia podłóg
|
146,07 m² |
|
Kubatura
|
686,37 m³ |
|
Wysokość
|
8,46 m |
|
Minimalne wymiary działki
|
21,9 x 16,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
138 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 218 500,00 zł | |
| Roboty wykończeniowe | 203 300,00 zł | |
| Instalacje wewnętrzne | 57 000,00 zł | |
| Ogółem - całkowity koszt budowy | 531 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 369 880,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 56 800,00 zł | |
| Ogółem - całkowity koszt budowy | 530 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 424 160,00 zł | |
Wizualizacje
Dom w krotonach 4 (G)

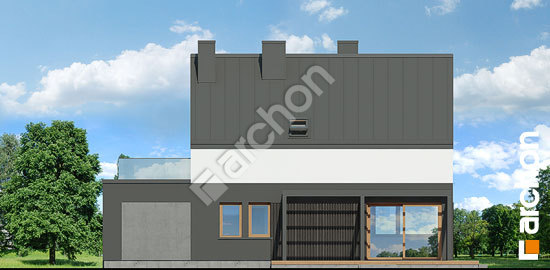

Elewacje
Dom w krotonach 4 (G)
Wersje projektu
Dom w krotonach 4 (G)
