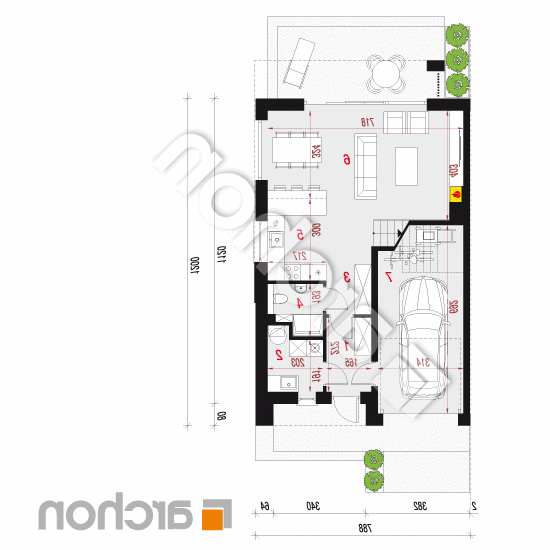

Rzut parteru - Dom w klematisach 33 (GB)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
68,37 m² |
71,33 m² |
| 1. |
Wiatrołap |
4,31 |
|
| 2. |
Kotłownia |
4,12 |
|
| 3. |
Hol |
5,66 |
|
| 4. |
Łazienka |
3,20 |
|
| 5. |
Kuchnia |
6,41 |
|
| 6. |
Salon + Jadalnia |
26,52 |
|
| 7. |
Garaż |
18,15 |
21,11 |

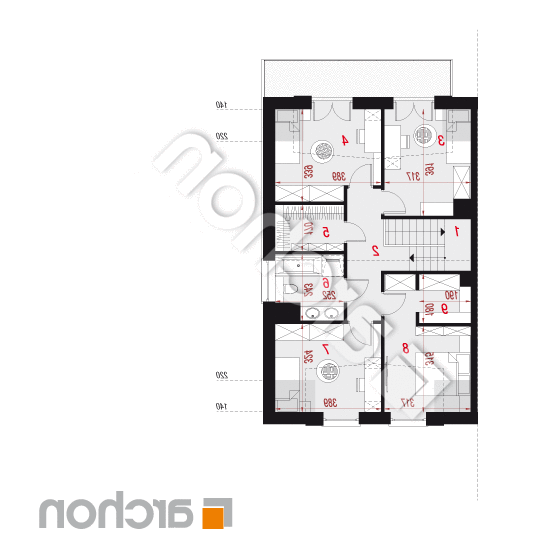

Rzut poddasza - Dom w klematisach 33 (GB)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
69,75 m² |
72,55 m² |
| 1. |
Schody |
5,11 |
|
| 2. |
Hol |
6,92 |
|
| 3. |
Pokój |
11,12 |
11,72 |
| 4. |
Pokój |
11,48 |
12,08 |
| 5. |
Garderoba |
4,12 |
|
| 6. |
Łazienka |
5,32 |
|
| 7. |
Pokój |
11,47 |
12,32 |
| 8. |
Pokój |
11,12 |
11,87 |
| 9. |
Garderoba |
3,09 |
|
Przekrój
Sytuacja i obrys
Dom w klematisach 33 (GB)
(115.85 +4.12 +18.15m²)
Wymiary
|
Powierzchnia domu
|
115,85 m² |
|
Powierzchnia kotłowni
|
4,12 m² |
|
Powierzchnia garażu
|
18,15 m² |
|
Powierzchnia zabudowy
|
94,84 m² |
|
Powierzchnia podłóg
|
143,88 m² |
|
Kubatura
|
703,85 m³ |
|
Wysokość
|
9,16 m |
|
Minimalne wymiary działki
|
11,88 x 20,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
137 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 200 500,00 zł | |
| Roboty wykończeniowe | 190 600,00 zł | |
| Instalacje wewnętrzne | 52 900,00 zł | |
| Ogółem - całkowity koszt budowy | 493 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 342 280,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 47 500,00 zł | |
| Ogółem - całkowity koszt budowy | 443 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 354 560,00 zł | |
