Rzut parteru - Dom pod jarząbem (GPDN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
133,12 m² |
136,07 m² |
| 1. |
Wiatrołap |
4,21 |
|
| 2. |
Kotłownia |
4,70 |
|
| 3. |
Hol |
10,91 |
|
| 4. |
Pokój |
12,04 |
|
| 5. |
Łazienka |
6,31 |
|
| 6. |
Pokój |
13,96 |
|
| 7. |
Pokój |
11,51 |
|
| 8. |
Salon + Jadalnia |
33,34 |
36,29 |
| 9. |
Kuchnia |
10,65 |
10,65 |
| 10. |
Spiżarnia |
2,54 |
|
| 11. |
Toaleta |
2,26 |
|
| 12. |
Garaż |
20,69 |
|
Rzut poddasza - Dom pod jarząbem (GPDN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
68,14 m² |
114,68 m² |
| 1. |
Schody |
4,45 |
4,45 |
| 2. |
Hol |
6,00 |
6,00 |
| 3. |
Pokój |
14,05 |
25,43 |
| 4. |
Garderoba |
6,61 |
15,64 |
| 5. |
Łazienka |
7,53 |
12,39 |
| 6. |
Pom. rekreacyjne |
13,70 |
22,83 |
| 7. |
Garderoba |
4,90 |
11,11 |
| 8. |
Pokój |
10,90 |
16,83 |
Przekrój

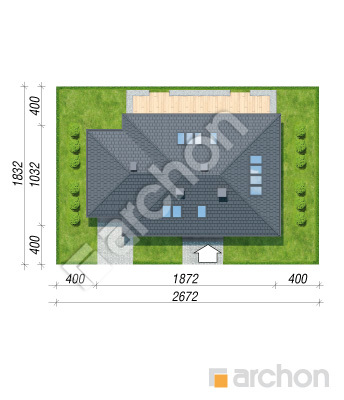

Sytuacja i obrys
Dom pod jarząbem (GPDN) ver.2
(175.87 +4.7 +20.69m²)
Wymiary
|
Powierzchnia domu
|
175,87 m² |
|
Powierzchnia kotłowni
|
4,70 m² |
|
Powierzchnia garażu
|
20,69 m² |
|
Powierzchnia zabudowy
|
175,48 m² |
|
Powierzchnia podłóg
|
250,75 m² |
|
Kubatura
|
980,69 m³ |
|
Wysokość
|
8,00 m |
|
Minimalne wymiary działki
|
26,72 x 18,32 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
80 cm
|
|
dach
|
czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 369 500,00 zł | |
| Roboty wykończeniowe | 276 600,00 zł | |
| Instalacje wewnętrzne | 83 200,00 zł | |
| Ogółem - całkowity koszt budowy | 776 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 521 540,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 68 100,00 zł | |
| Ogółem - całkowity koszt budowy | 554 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 443 360,00 zł | |
Wizualizacje
Dom pod jarząbem (GPDN) ver.2
Elewacje
Dom pod jarząbem (GPDN) ver.2
Wersje projektu
Dom pod jarząbem (GPDN) ver.2
