Rzut parteru - Dom w lucernie 16 (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
66,42 m² |
69,60 m² |
| 1. |
Wiatrołap |
3,92 |
|
| 2. |
Hol |
3,91 |
|
| 3. |
Spiżarnia |
1,78 |
|
| 4. |
Kuchnia |
7,74 |
|
| 5. |
Salon + Jadalnia |
21,38 |
|
| 6. |
Toaleta |
1,43 |
1,88 |
| 7. |
Kotłownia |
6,61 |
9,34 |
| 8. |
Garaż |
19,65 |
|

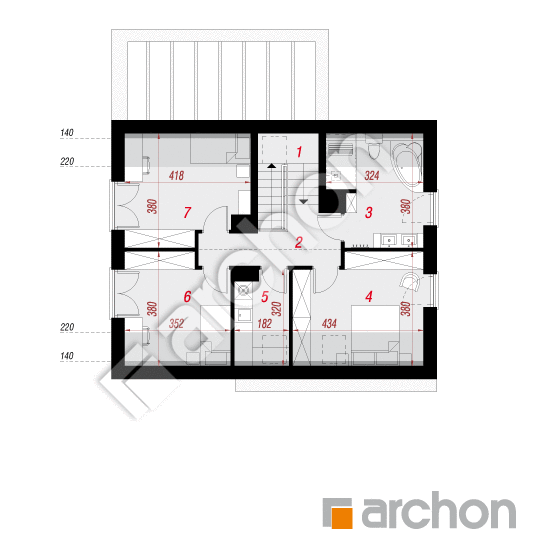

Rzut poddasza - Dom w lucernie 16 (G)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
59,46 m² |
69,85 m² |
| 1. |
Schody |
5,56 |
|
| 2. |
Korytarz |
6,61 |
|
| 3. |
Łazienka |
8,77 |
10,73 |
| 4. |
Pokój |
12,49 |
15,14 |
| 5. |
Pralnia |
4,21 |
5,30 |
| 6. |
Pokój |
10,23 |
12,37 |
| 7. |
Pokój |
11,59 |
14,14 |
Przekrój
Sytuacja i obrys
Dom w lucernie 16 (G)
(99.62 +6.61 +19.65m²)
Wymiary
|
Powierzchnia domu
|
99,62 m² |
|
Powierzchnia kotłowni
|
6,61 m² |
|
Powierzchnia garażu
|
19,65 m² |
|
Powierzchnia zabudowy
|
94,92 m² |
|
Powierzchnia podłóg
|
139,45 m² |
|
Kubatura
|
619,33 m³ |
|
Wysokość
|
8,41 m |
|
Minimalne wymiary działki
|
18,8 x 17,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
126 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 205 100,00 zł | |
| Roboty wykończeniowe | 190 400,00 zł | |
| Instalacje wewnętrzne | 52 900,00 zł | |
| Ogółem - całkowity koszt budowy | 493 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 346 080,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 43 400,00 zł | |
| Ogółem - całkowity koszt budowy | 405 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 324 080,00 zł | |
Wizualizacje
Dom w lucernie 16 (G)
Elewacje
Dom w lucernie 16 (G)
Wersje projektu
Dom w lucernie 16 (G)
