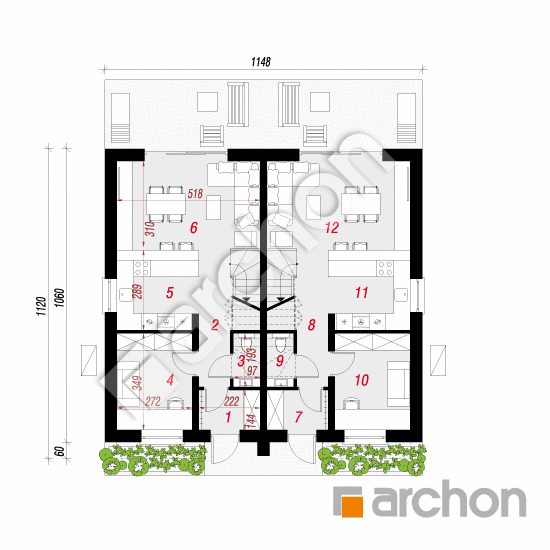

Rzut parteru - Dom pod miłorzębem 10 (R2) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
88,14 m² |
92,52 m² |
| 1. |
Wiatrołap |
3,05 |
|
| 2. |
Hol |
5,71 |
7,42 |
| 3. |
Toaleta |
1,28 |
1,76 |
| 4. |
Pokój |
9,25 |
|
| 5. |
Kuchnia |
8,33 |
|
| 6. |
Salon |
16,45 |
|
| 7. |
Wiatrołap |
3,05 |
|
| 8. |
Hol |
5,71 |
7,42 |
| 9. |
Toaleta |
1,28 |
1,76 |
| 10. |
Pokój |
9,25 |
|
| 11. |
Kuchnia |
8,33 |
|
| 12. |
Salon |
16,45 |
|

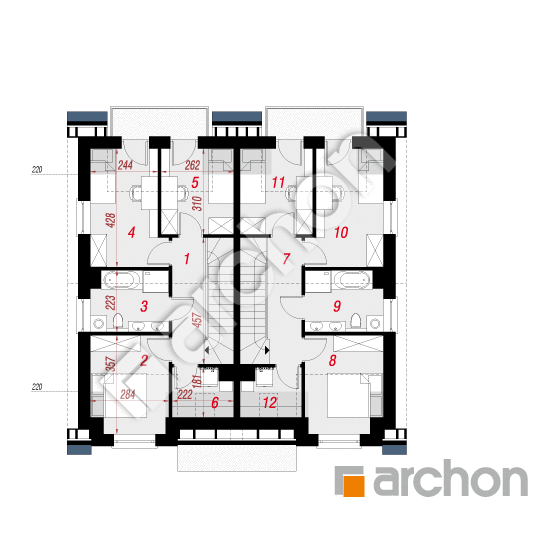

Rzut poddasza - Dom pod miłorzębem 10 (R2) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
90,46 m² |
94,82 m² |
| 1. |
Hol i schody |
9,96 |
|
| 2. |
Pokój |
9,27 |
9,52 |
| 3. |
Łazienka |
5,87 |
|
| 4. |
Pokój |
10,15 |
10,58 |
| 5. |
Pokój |
7,39 |
7,89 |
| 6. |
Pom. gospodarcze |
2,59 |
3,59 |
| 7. |
Hol i schody |
9,96 |
|
| 8. |
Pokój |
9,27 |
9,52 |
| 9. |
Łazienka |
5,87 |
|
| 10. |
Pokój |
10,15 |
10,58 |
| 11. |
Pokój |
7,39 |
7,89 |
| 12. |
Pom. gospodarcze |
2,59 |
3,59 |
Przekrój

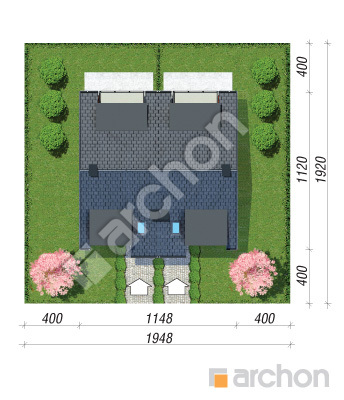

Sytuacja i obrys
Dom pod miłorzębem 10 (R2) OZE
(178.6m²)
Wymiary
|
Powierzchnia domu
|
178,60 m² |
|
Powierzchnia zabudowy
|
126,13 m² |
|
Powierzchnia podłóg
|
187,34 m² |
|
Kubatura
|
887,26 m³ |
|
Wysokość
|
8,69 m |
|
Minimalne wymiary działki
|
19,48 x 19,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
154 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 264 000,00 zł | |
| Roboty wykończeniowe | 270 600,00 zł | |
| Instalacje wewnętrzne | 117 500,00 zł | |
| Ogółem - całkowity koszt budowy | 705 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 503 440,00 zł | |
Wizualizacje
Dom pod miłorzębem 10 (R2) OZE

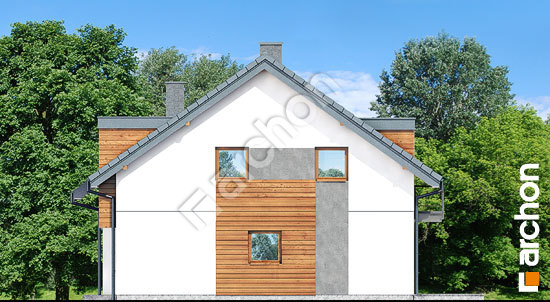

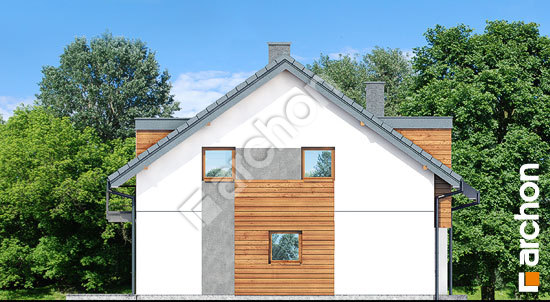

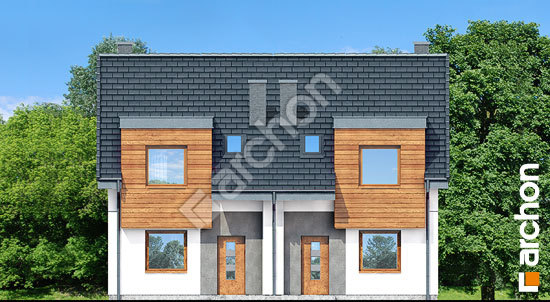

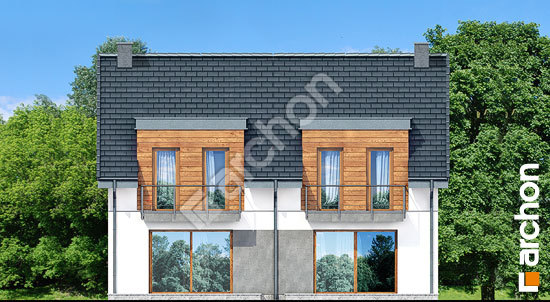

Elewacje
Dom pod miłorzębem 10 (R2) OZE
Wersje projektu
Dom pod miłorzębem 10 (R2) OZE
