Rzut parteru - Dom w riveach 21 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
39,89 m² |
42,65 m² |
| 1. |
Wiatrołap |
3,00 |
|
| 2. |
Łazienka |
1,82 |
2,37 |
| 3. |
Hol |
5,61 |
7,82 |
| 4. |
Salon + Jadalnia |
23,31 |
|
| 5. |
Kuchnia |
6,15 |
|
Rzut piętra - Dom w riveach 21 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
41,06 m² |
0,00 m² |
| 1. |
Schody |
3,73 |
|
| 2. |
Korytarz |
4,68 |
|
| 3. |
Pokój |
6,14 |
|
| 4. |
Pokój |
7,83 |
|
| 5. |
Łazienka |
5,58 |
|
| 6. |
Pokój |
10,82 |
|
| 7. |
Garderoba |
2,28 |
|
Rzut poddasza - Dom w riveach 21 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
18,49 m² |
28,19 m² |
| 1. |
Strych ocieplony |
18,49 |
28,19 |
Przekrój
Sytuacja i obrys
Dom w riveach 21 (B)
(80.95 +18.49m²)
Wymiary
|
Powierzchnia domu
|
80,95 m² |
|
Powierzchnia strychu
|
18,49 m² |
|
Powierzchnia zabudowy
|
54,91 m² |
|
Powierzchnia podłóg
|
111,90 m² |
|
Kubatura
|
438,97 m³ |
|
Wysokość
|
9,94 m |
|
Minimalne wymiary działki
|
9,26 x 18,4 m |
Technologia i konstrukcja
|
Ściany
|
cegła wapienno piaskowa H+H Silikat 18 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
95 cm
|
|
dach
|
dwuspadowy, nachylenie 36 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 40 000,00 zł | |
| Ogółem - całkowity koszt budowy | 365 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 292 000,00 zł | |
Wizualizacje
Dom w riveach 21 (B)

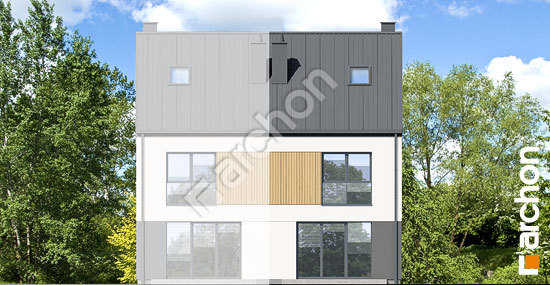

Elewacje
Dom w riveach 21 (B)
Wersje projektu
Dom w riveach 21 (B)
