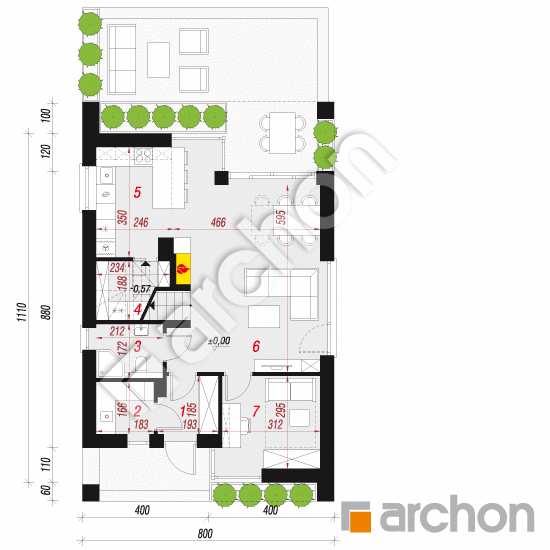

Rzut parteru - Dom w trzcinnikach 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
57,35 m² |
59,54 m² |
| 1. |
Wiatrołap |
3,23 |
|
| 2. |
Kotłownia |
2,90 |
|
| 3. |
Łazienka |
3,49 |
|
| 4. |
Spiżarnia |
2,18 |
4,37 |
| 5. |
Kuchnia |
8,18 |
|
| 6. |
Salon |
28,41 |
|
| 7. |
Pokój |
8,96 |
|

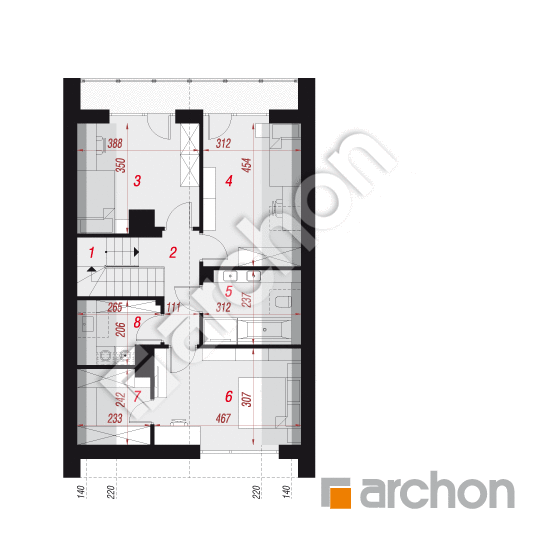

Rzut poddasza - Dom w trzcinnikach 2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
53,20 m² |
66,46 m² |
| 1. |
Schody |
4,53 |
|
| 2. |
Korytarz |
4,63 |
|
| 3. |
Pokój |
9,75 |
12,34 |
| 4. |
Pokój |
10,50 |
13,86 |
| 5. |
Łazienka |
5,30 |
7,04 |
| 6. |
Pokój |
11,76 |
14,03 |
| 7. |
Garderoba |
3,53 |
5,32 |
| 8. |
Pralnia |
3,20 |
4,71 |
Przekrój

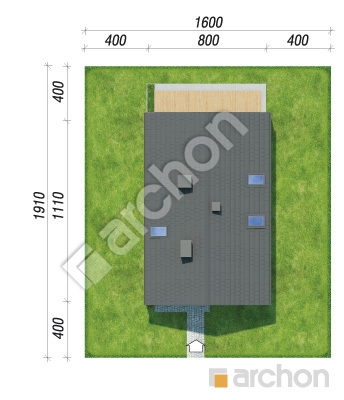

Sytuacja i obrys
Dom w trzcinnikach 2
(107.65 +2.9m²)
Wymiary
|
Powierzchnia domu
|
107,65 m² |
|
Powierzchnia kotłowni
|
2,90 m² |
|
Powierzchnia zabudowy
|
89,18 m² |
|
Powierzchnia podłóg
|
126,00 m² |
|
Kubatura
|
589,97 m³ |
|
Wysokość
|
8,19 m |
|
Minimalne wymiary działki
|
16,0 x 19,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
115 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 210 600,00 zł | |
| Roboty wykończeniowe | 192 400,00 zł | |
| Instalacje wewnętrzne | 55 000,00 zł | |
| Ogółem - całkowity koszt budowy | 513 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 362 900,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 61 000,00 zł | |
| Ogółem - całkowity koszt budowy | 569 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 455 200,00 zł | |

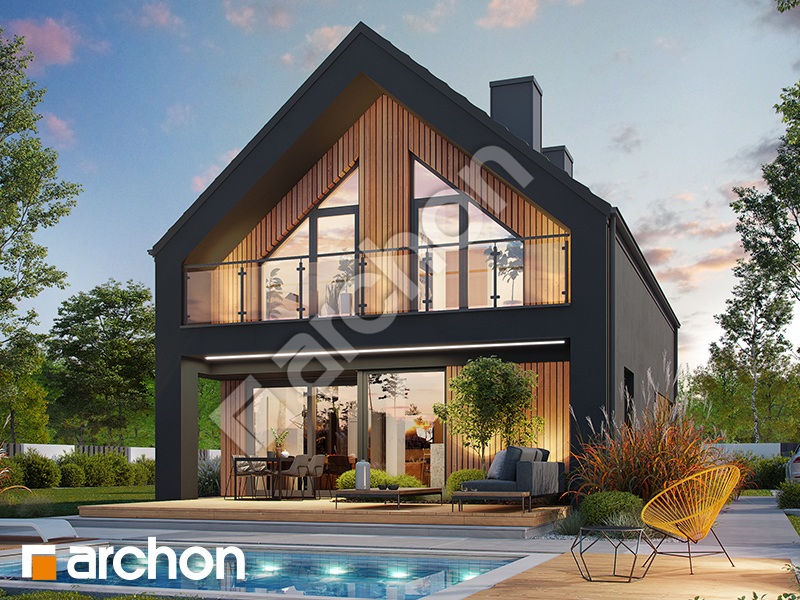

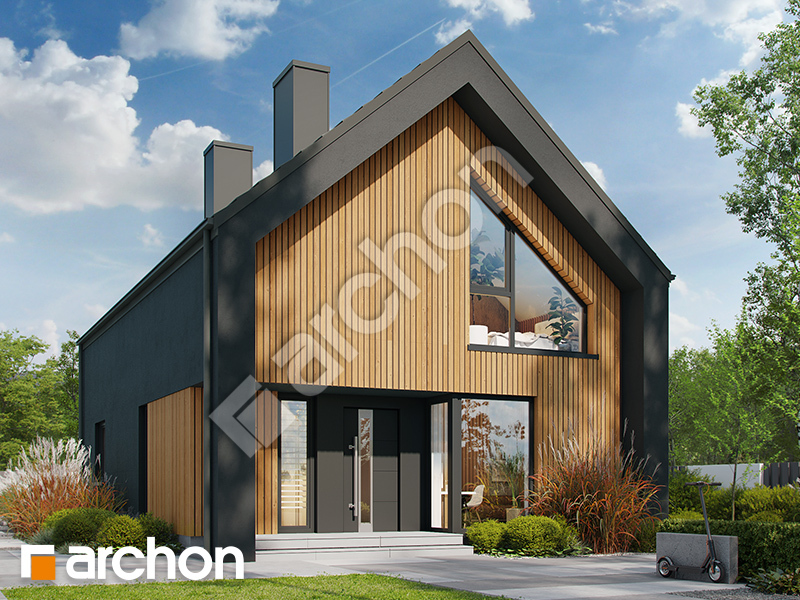

Wizualizacje
Dom w trzcinnikach 2

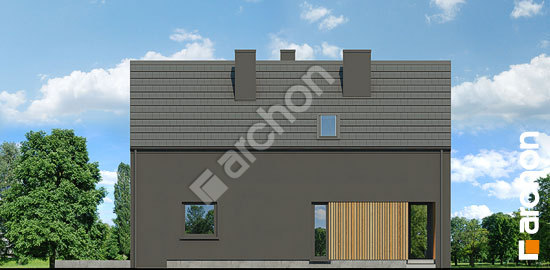

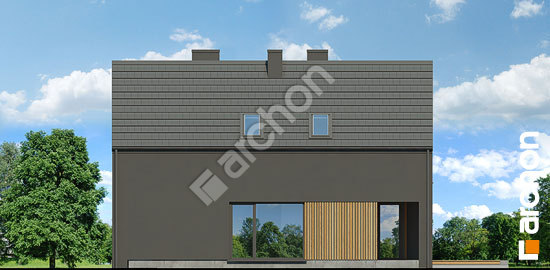

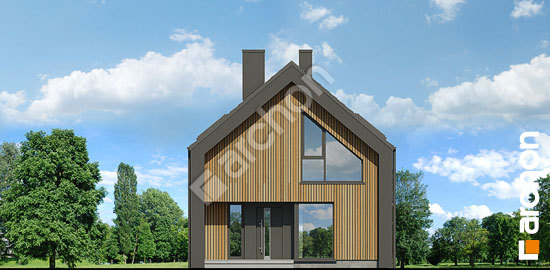

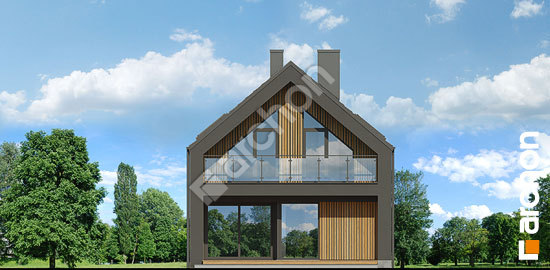

Elewacje
Dom w trzcinnikach 2
