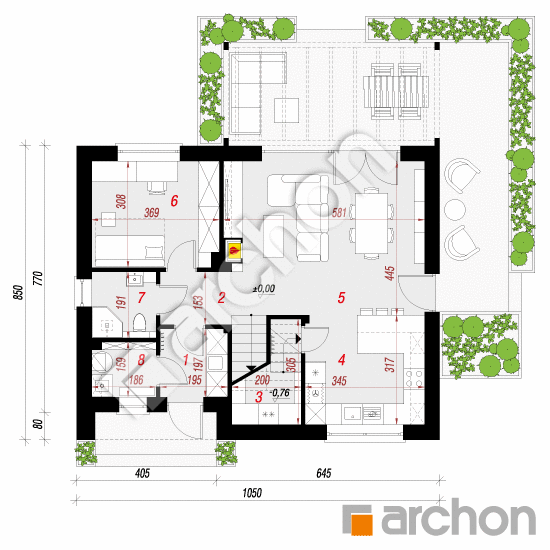

Rzut parteru - Dom w malinówkach 37
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
62,83 m² |
65,45 m² |
| 1. |
Wiatrołap |
3,67 |
|
| 2. |
Hol |
3,07 |
|
| 3. |
Spiżarnia |
3,09 |
5,71 |
| 4. |
Kuchnia |
10,77 |
|
| 5. |
Salon + Jadalnia |
25,09 |
|
| 6. |
Pokój |
10,99 |
|
| 7. |
Łazienka |
3,40 |
|
| 8. |
Kotłownia |
2,75 |
|

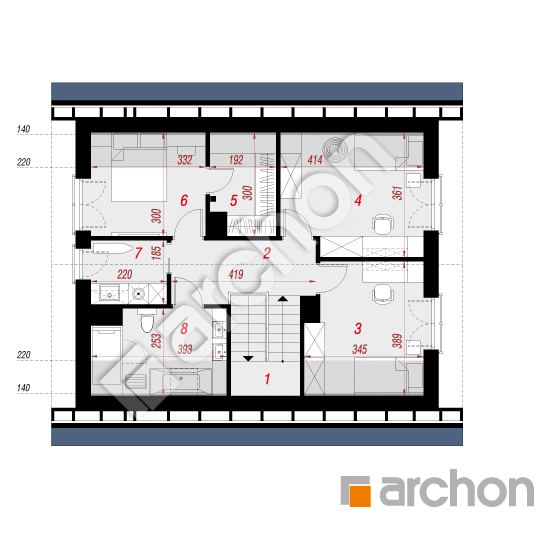

Rzut poddasza - Dom w malinówkach 37
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
58,43 m² |
67,18 m² |
| 1. |
Schody |
5,90 |
|
| 2. |
Korytarz |
6,97 |
|
| 3. |
Pokój |
10,51 |
12,31 |
| 4. |
Pokój |
11,77 |
13,94 |
| 5. |
Garderoba |
4,22 |
5,21 |
| 6. |
Pokój |
7,98 |
9,71 |
| 7. |
Pom. gospodarcze |
3,91 |
|
| 8. |
Łazienka |
7,17 |
9,23 |
Przekrój

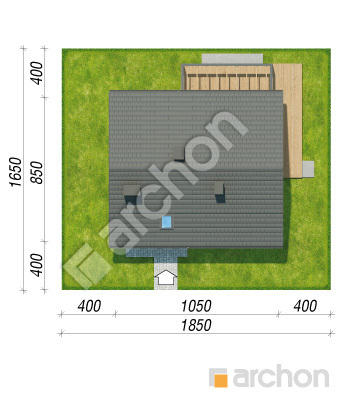

Sytuacja i obrys
Dom w malinówkach 37
(118.51 +2.75m²)
Wymiary
|
Powierzchnia domu
|
118,51 m² |
|
Powierzchnia kotłowni
|
2,75 m² |
|
Powierzchnia zabudowy
|
89,63 m² |
|
Powierzchnia podłóg
|
132,63 m² |
|
Kubatura
|
603,43 m³ |
|
Wysokość
|
8,54 m |
|
Minimalne wymiary działki
|
18,5 x 16,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
134 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 198 700,00 zł | |
| Roboty wykończeniowe | 182 200,00 zł | |
| Instalacje wewnętrzne | 50 400,00 zł | |
| Ogółem - całkowity koszt budowy | 470 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 326 240,00 zł | |

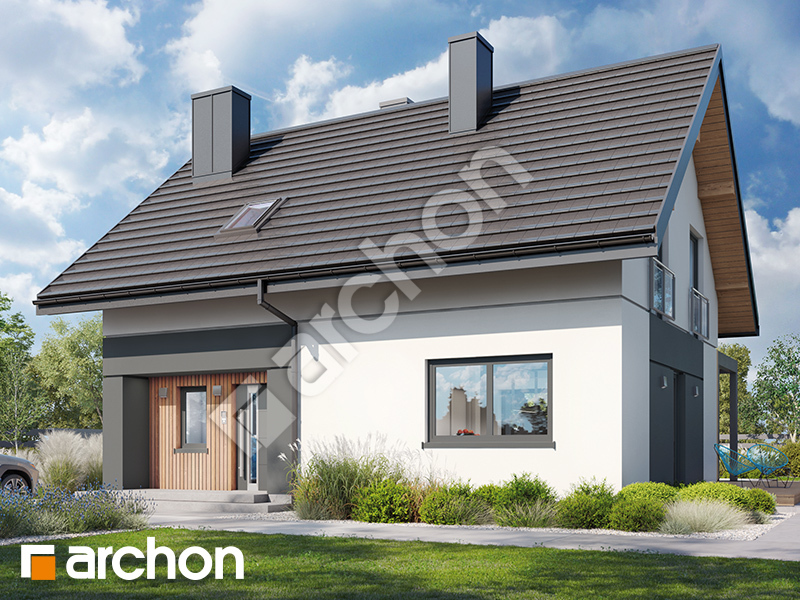

Wizualizacje
Dom w malinówkach 37

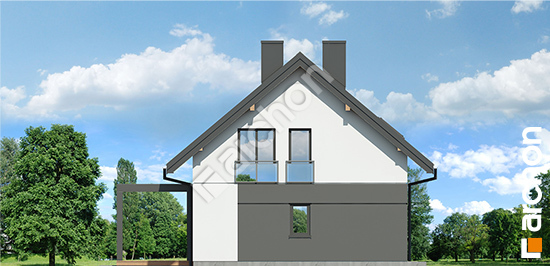

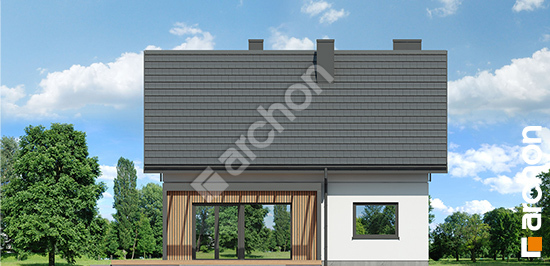

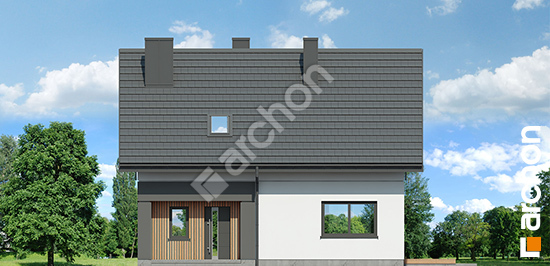

Elewacje
Dom w malinówkach 37
Wersje projektu
Dom w malinówkach 37
