Rzut parteru - Dom w malinówkach 30 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
70,25 m² |
72,26 m² |
| 1. |
Wiatrołap |
4,84 |
|
| 2. |
Hol |
5,99 |
|
| 3. |
Spiżarnia |
4,11 |
6,12 |
| 4. |
Salon + Jadalnia |
27,22 |
|
| 5. |
Kuchnia |
10,06 |
|
| 6. |
Pokój |
10,64 |
|
| 7. |
Łazienka |
3,59 |
|
| 8. |
Kotłownia |
3,80 |
|
Rzut poddasza - Dom w malinówkach 30 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
63,44 m² |
74,69 m² |
| 1. |
Schody |
5,49 |
|
| 2. |
Korytarz |
7,37 |
|
| 3. |
Pokój |
11,92 |
14,36 |
| 4. |
Pokój |
12,33 |
14,76 |
| 5. |
Garderoba |
2,76 |
3,71 |
| 6. |
Pralnia |
4,54 |
6,10 |
| 7. |
Łazienka |
7,73 |
8,96 |
| 8. |
Pokój |
11,30 |
13,94 |
Przekrój
Sytuacja i obrys
Dom w malinówkach 30 (E) OZE
(129.89 +3.8m²)
Wymiary
|
Powierzchnia domu
|
129,89 m² |
|
Powierzchnia kotłowni
|
3,80 m² |
|
Powierzchnia zabudowy
|
98,15 m² |
|
Powierzchnia podłóg
|
146,95 m² |
|
Kubatura
|
644,28 m³ |
|
Wysokość
|
8,37 m |
|
Minimalne wymiary działki
|
19,5 x 16,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
127 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 166 600,00 zł | |
| Roboty wykończeniowe | 194 200,00 zł | |
| Instalacje wewnętrzne | 93 900,00 zł | |
| Ogółem - całkowity koszt budowy | 502 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 366 380,00 zł | |
Wizualizacje
Dom w malinówkach 30 (E) OZE

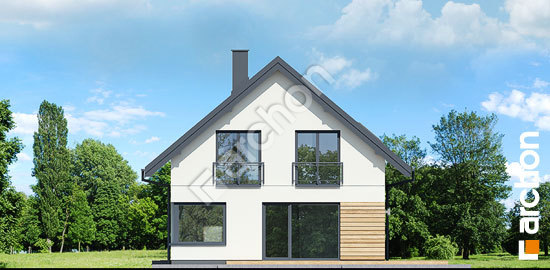

Elewacje
Dom w malinówkach 30 (E) OZE
Wersje projektu
Dom w malinówkach 30 (E) OZE
