Rzut parteru - Dom w lucernie 4 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
85,10 m² |
0,00 m² |
| 1. |
Wiatrołap |
4,72 |
|
| 2. |
Hol |
1,79 |
|
| 3. |
Salon + Jadalnia |
20,20 |
|
| 4. |
Kuchnia |
8,78 |
|
| 5. |
Łazienka |
2,91 |
|
| 6. |
Kotłownia |
11,56 |
|
| 7. |
Garaż |
35,14 |
|
Rzut poddasza - Dom w lucernie 4 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
54,46 m² |
69,39 m² |
| 1. |
Schody |
5,91 |
5,91 |
| 2. |
Hol |
4,60 |
4,60 |
| 3. |
Łazienka |
7,29 |
9,69 |
| 4. |
Pokój |
9,74 |
13,70 |
| 5. |
Pokój |
7,79 |
11,95 |
| 6. |
Garderoba |
3,69 |
5,10 |
| 7. |
Pokój |
15,44 |
18,44 |
Przekrój
Sytuacja i obrys
Dom w lucernie 4 (G2)
(92.86 +11.56 +35.14m²)
Wymiary
|
Powierzchnia domu
|
92,86 m² |
|
Powierzchnia kotłowni
|
11,56 m² |
|
Powierzchnia garażu
|
35,14 m² |
|
Powierzchnia zabudowy
|
118,98 m² |
|
Powierzchnia podłóg
|
154,49 m² |
|
Kubatura
|
705,54 m³ |
|
Wysokość
|
8,59 m |
|
Minimalne wymiary działki
|
21,35 x 17,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
110 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 258 600,00 zł | |
| Roboty wykończeniowe | 227 500,00 zł | |
| Instalacje wewnętrzne | 64 100,00 zł | |
| Ogółem - całkowity koszt budowy | 598 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 401 700,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 41 700,00 zł | |
| Ogółem - całkowity koszt budowy | 339 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 271 920,00 zł | |
Wizualizacje
Dom w lucernie 4 (G2)

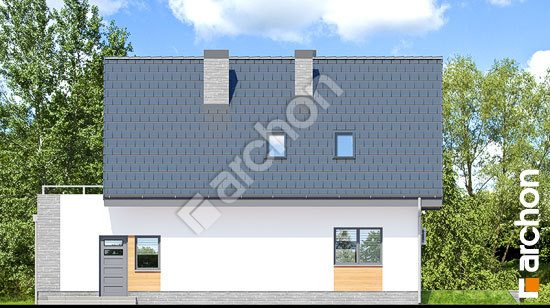

Elewacje
Dom w lucernie 4 (G2)
Wnętrza
Dom w lucernie 4 (G2)
Wersje projektu
Dom w lucernie 4 (G2)
