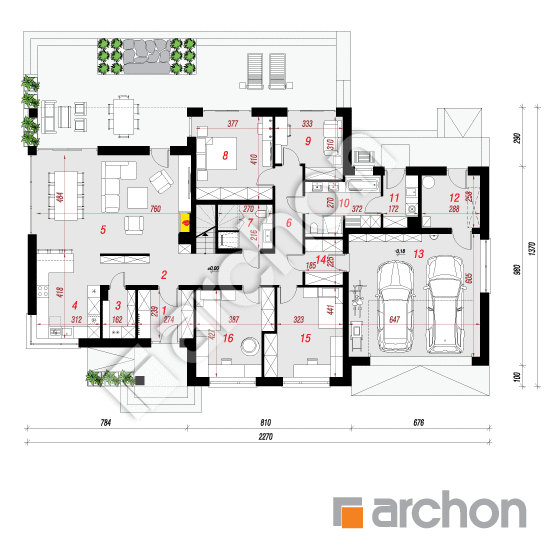

Rzut parteru - Dom w alwach 5 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
201,77 m² |
202,50 m² |
| 1. |
Wiatrołap |
6,34 |
|
| 2. |
Hol |
6,50 |
|
| 3. |
Spiżarnia |
3,58 |
|
| 4. |
Kuchnia |
12,87 |
|
| 5. |
Salon |
36,03 |
|
| 6. |
Przedpokój |
13,94 |
|
| 7. |
Łazienka |
4,91 |
5,64 |
| 8. |
Pokój |
15,14 |
|
| 9. |
Pokój |
8,91 |
|
| 10. |
Łazienka |
9,42 |
|
| 11. |
Pom. gospodarcze |
3,98 |
|
| 12. |
Kotłownia |
7,21 |
|
| 13. |
Garaż |
38,64 |
|
| 14. |
Garderoba |
4,00 |
|
| 15. |
Pokój |
15,28 |
|
| 16. |
Pokój |
15,02 |
|
Rzut poddasza - Dom w alwach 5 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
STRYCH NIEOCIEPLONY |
104,91 m² |
236,74 m² |
| 1. |
brak |
6,91 |
|
| 2. |
Strych ocieplony |
96,70 |
229,65 |
Przekrój
Sytuacja i obrys
Dom w alwach 5 (G2)
(155.92 +7.21 +38.64m²)
Wymiary
|
Powierzchnia domu
|
155,92 m² |
|
Powierzchnia kotłowni
|
7,21 m² |
|
Powierzchnia garażu
|
38,64 m² |
|
Powierzchnia zabudowy
|
255,70 m² |
|
Powierzchnia podłóg
|
202,50 m² |
|
Kubatura
|
1 527,70 m³ |
|
Wysokość
|
7,64 m |
|
Minimalne wymiary działki
|
30,7 x 21,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
51 cm
|
|
dach
|
czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 486 700,00 zł | |
| Roboty wykończeniowe | 330 000,00 zł | |
| Instalacje wewnętrzne | 108 100,00 zł | |
| Ogółem - całkowity koszt budowy | 1 008 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 688 600,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 73 900,00 zł | |
| Ogółem - całkowity koszt budowy | 601 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 481 520,00 zł | |
Wizualizacje
Dom w alwach 5 (G2)
Elewacje
Dom w alwach 5 (G2)
