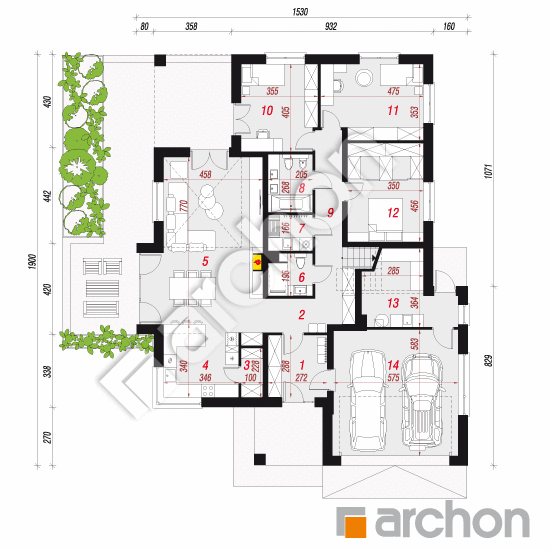

Rzut parteru - Dom w jonagoldach 5 (G2) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
173,21 m² |
179,15 m² |
| 1. |
Wiatrołap |
7,61 |
|
| 2. |
Hol |
9,71 |
9,76 |
| 3. |
Spiżarnia |
2,15 |
|
| 4. |
Kuchnia |
11,56 |
|
| 5. |
Salon + Jadalnia |
38,48 |
|
| 6. |
Łazienka |
3,60 |
|
| 7. |
Pralnia |
3,26 |
|
| 8. |
Łazienka |
5,30 |
|
| 9. |
Hol |
6,52 |
|
| 10. |
Pokój |
13,80 |
|
| 11. |
Pokój |
15,69 |
|
| 12. |
Pokój |
15,64 |
|
| 13. |
Kotłownia |
6,81 |
12,70 |
| 14. |
Garaż |
33,08 |
|

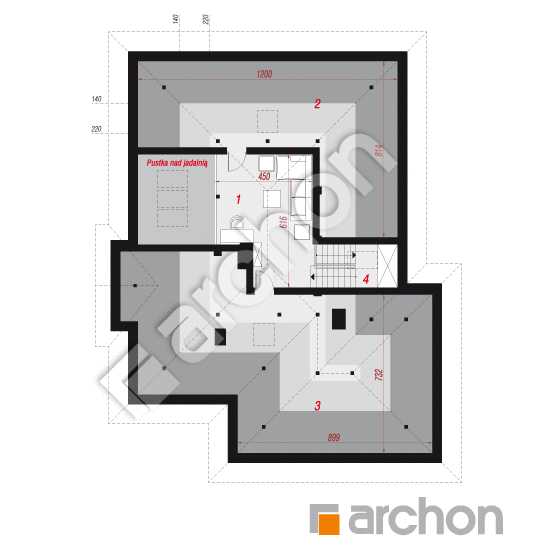

Rzut poddasza - Dom w jonagoldach 5 (G2) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
72,30 m² |
191,66 m² |
| 1. |
Antresola |
23,96 |
|
| 2. |
Strych nieocieplony |
13,73 |
61,85 |
| 3. |
Strych nieocieplony |
27,04 |
98,28 |
| 4. |
Schody |
7,57 |
|

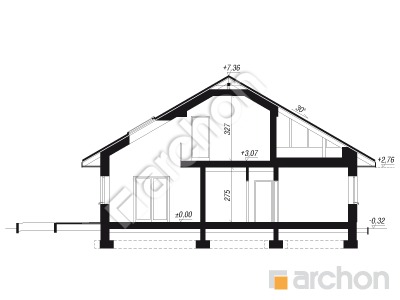

Przekrój
Sytuacja i obrys
Dom w jonagoldach 5 (G2) ver.2
(164.85 +6.81 +33.08m²)
Wymiary
|
Powierzchnia domu
|
164,85 m² |
|
Powierzchnia kotłowni
|
6,81 m² |
|
Powierzchnia garażu
|
33,08 m² |
|
Powierzchnia zabudowy
|
249,96 m² |
|
Powierzchnia podłóg
|
370,81 m² |
|
Kubatura
|
1 320,22 m³ |
|
Wysokość
|
7,68 m |
|
Minimalne wymiary działki
|
23,3 x 27,0 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 420 900,00 zł | |
| Roboty wykończeniowe | 298 100,00 zł | |
| Instalacje wewnętrzne | 93 600,00 zł | |
| Ogółem - całkowity koszt budowy | 873 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 559 160,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 110 000,00 zł | |
| Ogółem - całkowity koszt budowy | 1 015 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 812 000,00 zł | |

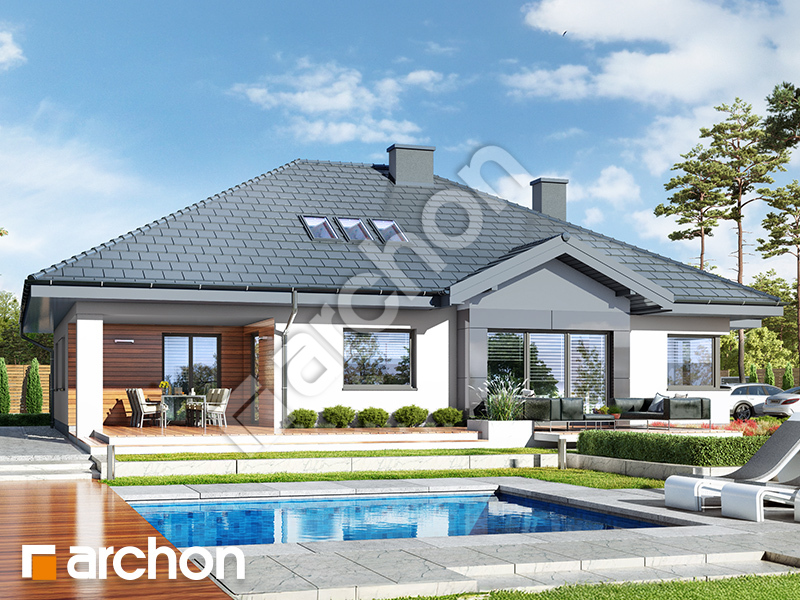

Wizualizacje
Dom w jonagoldach 5 (G2) ver.2

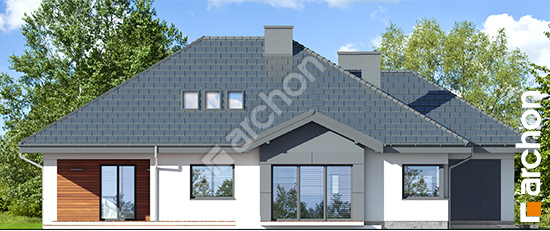

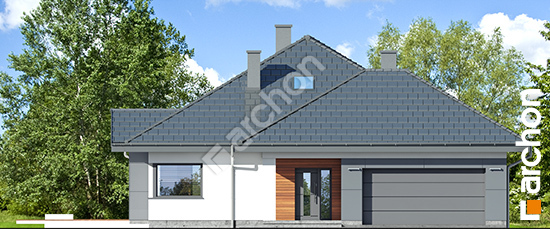

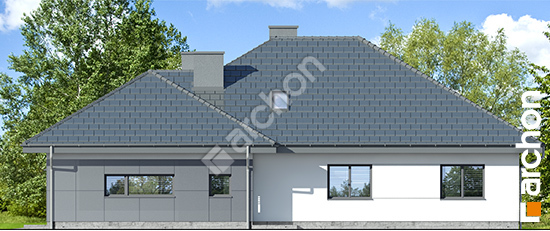

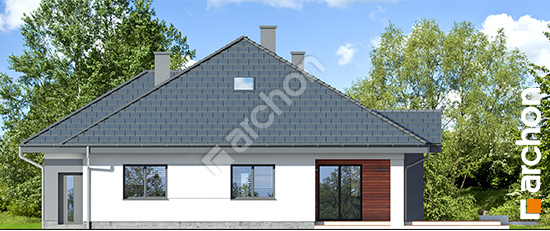

Elewacje
Dom w jonagoldach 5 (G2) ver.2
Wersje projektu
Dom w jonagoldach 5 (G2) ver.2
