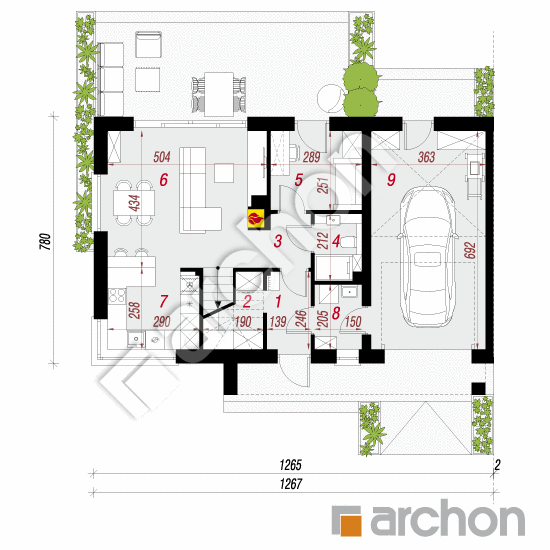

Rzut parteru - Willa Maja (GBA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
73,32 m² |
75,96 m² |
| 1. |
Wiatrołap |
3,25 |
|
| 2. |
Garderoba |
1,64 |
4,28 |
| 3. |
Korytarz |
2,05 |
|
| 4. |
Łazienka |
2,95 |
|
| 5. |
Pokój |
7,04 |
|
| 6. |
Salon + Jadalnia |
21,49 |
|
| 7. |
Kuchnia |
7,27 |
|
| 8. |
Kotłownia |
2,93 |
|
| 9. |
Garaż |
24,70 |
|

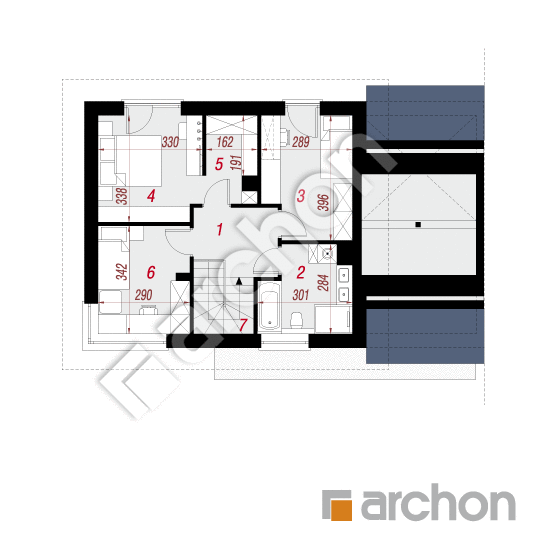

Rzut piętra - Willa Maja (GBA)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
51,21 m² |
0,00 m² |
| 1. |
Korytarz |
5,22 |
|
| 2. |
Łazienka |
7,10 |
|
| 3. |
Pokój |
10,42 |
|
| 4. |
Pokój |
11,94 |
|
| 5. |
Garderoba |
2,95 |
|
| 6. |
Pokój |
9,54 |
|
| 7. |
Schody |
4,04 |
|

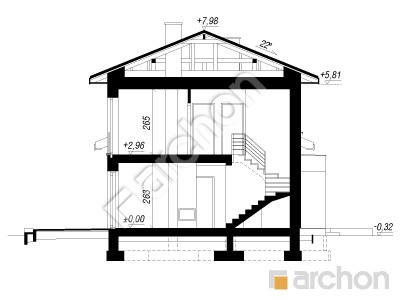

Przekrój

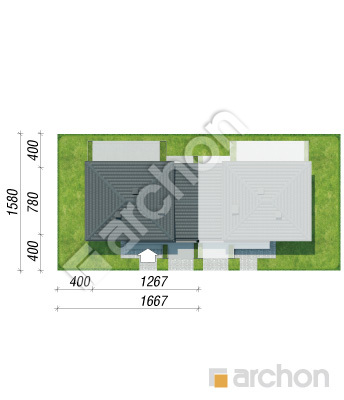

Sytuacja i obrys
Willa Maja (GBA)
(96.9 +2.93 +24.7m²)
Wymiary
|
Powierzchnia domu
|
96,90 m² |
|
Powierzchnia kotłowni
|
2,93 m² |
|
Powierzchnia garażu
|
24,70 m² |
|
Powierzchnia zabudowy
|
99,16 m² |
|
Powierzchnia podłóg
|
127,17 m² |
|
Kubatura
|
646,88 m³ |
|
Wysokość
|
8,30 m |
|
Minimalne wymiary działki
|
16,67 x 15,8 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 22 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 58 000,00 zł | |
| Ogółem - całkowity koszt budowy | 546 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 436 800,00 zł | |
Wizualizacje
Willa Maja (GBA)

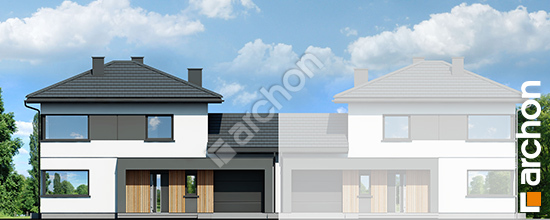

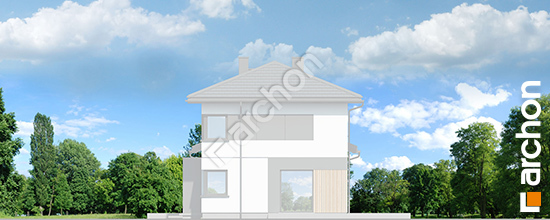

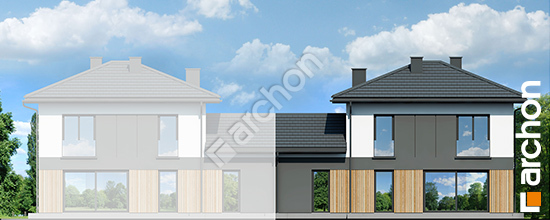

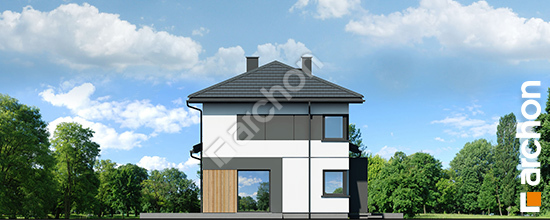

Elewacje
Willa Maja (GBA)
Wersje projektu
Willa Maja (GBA)
