Rzut parteru - Dom w muszkatach 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
45,71 m² |
48,07 m² |
| 1. |
Wiatrołap |
3,74 |
|
| 2. |
Kotłownia |
7,63 |
|
| 3. |
Toaleta |
1,42 |
|
| 4. |
Hol |
3,71 |
|
| 5. |
Spiżarnia |
1,46 |
3,82 |
| 6. |
Kuchnia |
7,13 |
|
| 7. |
Salon |
20,62 |
|
Rzut poddasza - Dom w muszkatach 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
48,92 m² |
55,20 m² |
| 1. |
Schody |
4,07 |
4,16 |
| 2. |
Hol |
7,72 |
8,82 |
| 3. |
Pokój |
7,48 |
8,52 |
| 4. |
Pokój |
7,16 |
8,21 |
| 5. |
Łazienka |
6,54 |
7,28 |
| 6. |
Pokój |
15,95 |
18,21 |
Przekrój
Sytuacja i obrys
Dom w muszkatach 3
(87.0 +7.63m²)
Wymiary
|
Powierzchnia domu
|
87,00 m² |
|
Powierzchnia kotłowni
|
7,63 m² |
|
Powierzchnia zabudowy
|
73,32 m² |
|
Powierzchnia podłóg
|
103,27 m² |
|
Kubatura
|
458,08 m³ |
|
Wysokość
|
7,91 m |
|
Minimalne wymiary działki
|
11,58 x 20,3 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
163 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 172 700,00 zł | |
| Roboty wykończeniowe | 146 800,00 zł | |
| Instalacje wewnętrzne | 46 000,00 zł | |
| Ogółem - całkowity koszt budowy | 429 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 301 600,00 zł | |
Wizualizacje
Dom w muszkatach 3

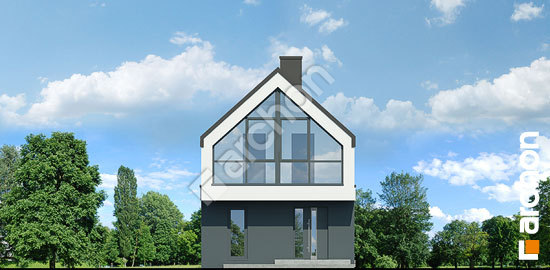

Elewacje
Dom w muszkatach 3
Wersje projektu
Dom w muszkatach 3
