Rzut parteru - Dom w malinówkach 30
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
69,49 m² |
72,11 m² |
| 1. |
Wiatrołap |
4,84 |
|
| 2. |
Hol |
5,99 |
|
| 3. |
Spiżarnia |
3,50 |
6,12 |
| 4. |
Salon + Jadalnia |
27,15 |
|
| 5. |
Kuchnia |
10,06 |
|
| 6. |
Pokój |
10,64 |
|
| 7. |
Łazienka |
3,51 |
|
| 8. |
Kotłownia |
3,80 |
|
Rzut poddasza - Dom w malinówkach 30
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
63,01 m² |
74,25 m² |
| 1. |
Schody |
5,49 |
|
| 2. |
Korytarz |
7,07 |
|
| 3. |
Pokój |
11,83 |
14,26 |
| 4. |
Pokój |
12,33 |
14,76 |
| 5. |
Garderoba |
2,79 |
3,74 |
| 6. |
Pralnia |
4,23 |
5,78 |
| 7. |
Łazienka |
7,72 |
8,96 |
| 8. |
Pokój |
11,55 |
14,19 |
Przekrój
Sytuacja i obrys
Dom w malinówkach 30
(128.7 +3.8m²)
Wymiary
|
Powierzchnia domu
|
128,70 m² |
|
Powierzchnia kotłowni
|
3,80 m² |
|
Powierzchnia zabudowy
|
98,15 m² |
|
Powierzchnia podłóg
|
146,36 m² |
|
Kubatura
|
644,28 m³ |
|
Wysokość
|
8,37 m |
|
Minimalne wymiary działki
|
19,5 x 16,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
127 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 184 800,00 zł | |
| Roboty wykończeniowe | 192 800,00 zł | |
| Instalacje wewnętrzne | 51 000,00 zł | |
| Ogółem - całkowity koszt budowy | 476 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 334 940,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 46 200,00 zł | |
| Ogółem - całkowity koszt budowy | 431 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 345 280,00 zł | |
Wizualizacje
Dom w malinówkach 30

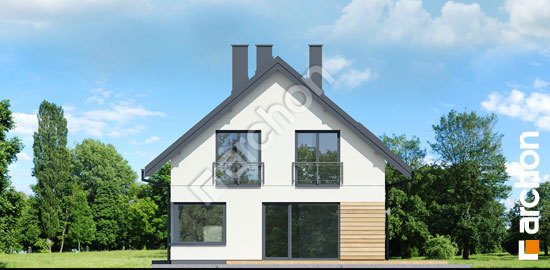

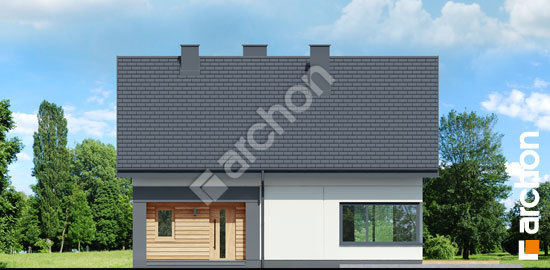

Elewacje
Dom w malinówkach 30
