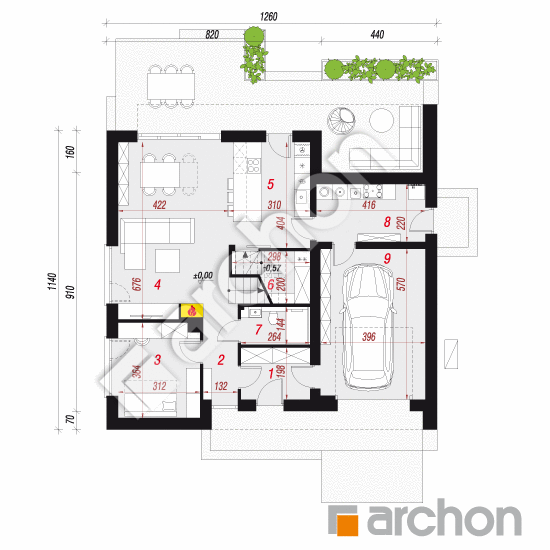

Rzut parteru - Dom w rozchodnikach (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
98,38 m² |
101,22 m² |
| 1. |
Wiatrołap |
5,04 |
|
| 2. |
Hol |
3,92 |
|
| 3. |
Gabinet |
10,91 |
|
| 4. |
Salon |
28,29 |
|
| 5. |
Kuchnia |
12,37 |
|
| 6. |
Spiżarnia |
2,74 |
5,58 |
| 7. |
Łazienka |
3,63 |
|
| 8. |
Kotłownia |
8,90 |
|
| 9. |
Garaż |
22,58 |
|

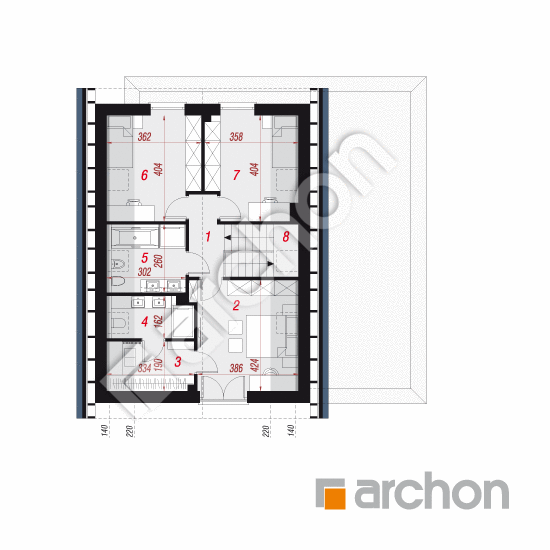

Rzut poddasza - Dom w rozchodnikach (GE) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
61,12 m² |
71,09 m² |
| 1. |
Korytarz |
3,80 |
|
| 2. |
Pokój |
13,94 |
16,30 |
| 3. |
Garderoba |
5,03 |
6,08 |
| 4. |
Łazienka |
4,07 |
4,96 |
| 5. |
Łazienka |
6,19 |
7,63 |
| 6. |
Pokój |
11,50 |
13,63 |
| 7. |
Pokój |
11,08 |
13,18 |
| 8. |
Schody |
5,51 |
|
Przekrój

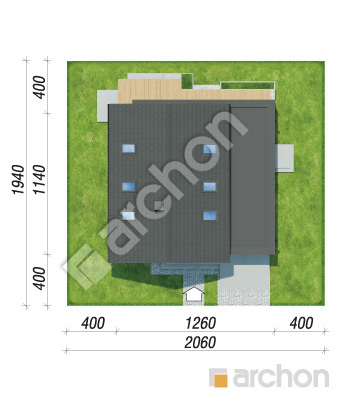

Sytuacja i obrys
Dom w rozchodnikach (GE) OZE
(128.02 +8.9 +22.58m²)
Wymiary
|
Powierzchnia domu
|
128,02 m² |
|
Powierzchnia kotłowni
|
8,90 m² |
|
Powierzchnia garażu
|
22,58 m² |
|
Powierzchnia zabudowy
|
134,00 m² |
|
Powierzchnia podłóg
|
172,31 m² |
|
Kubatura
|
769,38 m³ |
|
Wysokość
|
8,44 m |
|
Minimalne wymiary działki
|
20,6 x 19,4 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
131 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 276 200,00 zł | |
| Roboty wykończeniowe | 272 500,00 zł | |
| Instalacje wewnętrzne | 113 700,00 zł | |
| Ogółem - całkowity koszt budowy | 712 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 485 140,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 107 000,00 zł | |
| Ogółem - całkowity koszt budowy | 667 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 533 600,00 zł | |
Wizualizacje
Dom w rozchodnikach (GE) OZE

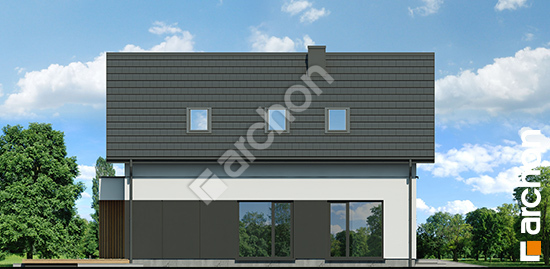

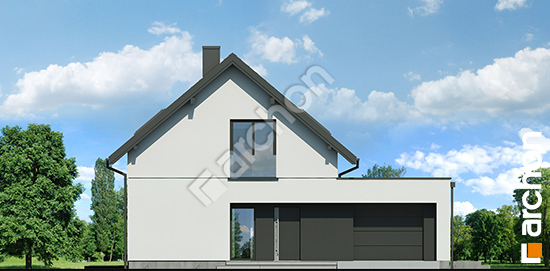

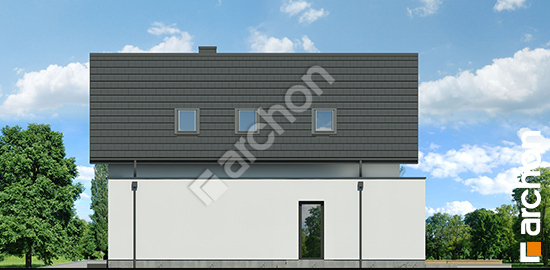

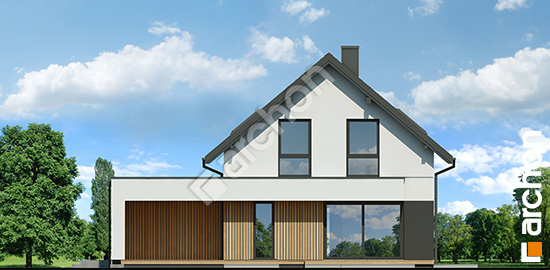

Elewacje
Dom w rozchodnikach (GE) OZE
