Rzut parteru - Dom nad stawem 3 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
66,73 m² |
69,54 m² |
| 1. |
Wiatrołap |
3,89 |
|
| 2. |
Garderoba |
2,80 |
|
| 3. |
Hol |
4,74 |
|
| 4. |
Salon + Jadalnia |
24,06 |
|
| 5. |
Kuchnia |
8,85 |
|
| 6. |
Spiżarnia |
2,73 |
5,54 |
| 7. |
Pokój |
10,37 |
|
| 8. |
Łazienka |
3,28 |
|
| 9. |
Kotłownia |
6,01 |
|
Rzut poddasza - Dom nad stawem 3 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
59,04 m² |
71,07 m² |
| 1. |
Schody |
5,49 |
|
| 2. |
Korytarz |
5,66 |
|
| 3. |
Pokój |
12,31 |
14,36 |
| 4. |
Garderoba |
3,85 |
5,23 |
| 5. |
Pralnia |
3,48 |
4,73 |
| 6. |
Łazienka |
4,71 |
6,41 |
| 7. |
Pokój |
10,13 |
12,37 |
| 8. |
Pokój |
10,10 |
12,59 |
| 9. |
Garderoba |
3,31 |
4,23 |
Przekrój

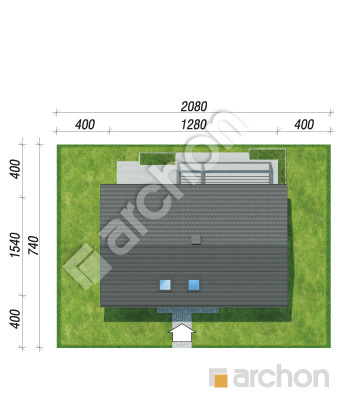

Sytuacja i obrys
Dom nad stawem 3 (E) OZE
(119.76 +6.01m²)
Wymiary
|
Powierzchnia domu
|
119,76 m² |
|
Powierzchnia kotłowni
|
6,01 m² |
|
Powierzchnia zabudowy
|
95,12 m² |
|
Powierzchnia podłóg
|
140,61 m² |
|
Kubatura
|
617,18 m³ |
|
Wysokość
|
8,07 m |
|
Minimalne wymiary działki
|
20,8 x 15,4 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 208 100,00 zł | |
| Roboty wykończeniowe | 211 700,00 zł | |
| Instalacje wewnętrzne | 108 000,00 zł | |
| Ogółem - całkowity koszt budowy | 577 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 406 560,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 93 000,00 zł | |
| Ogółem - całkowity koszt budowy | 494 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 395 200,00 zł | |
