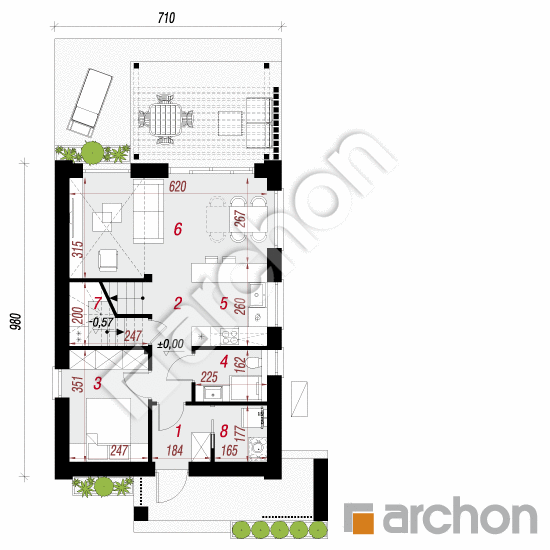

Rzut parteru - Dom w cienistkach 5 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
48,78 m² |
51,12 m² |
| 1. |
Wiatrołap |
3,11 |
|
| 2. |
Korytarz |
5,09 |
|
| 3. |
Pokój |
8,42 |
|
| 4. |
Łazienka |
3,49 |
|
| 5. |
Kuchnia |
6,11 |
|
| 6. |
Salon + Jadalnia |
17,87 |
|
| 7. |
Spiżarnia |
1,90 |
4,24 |
| 8. |
|
2,79 |
|

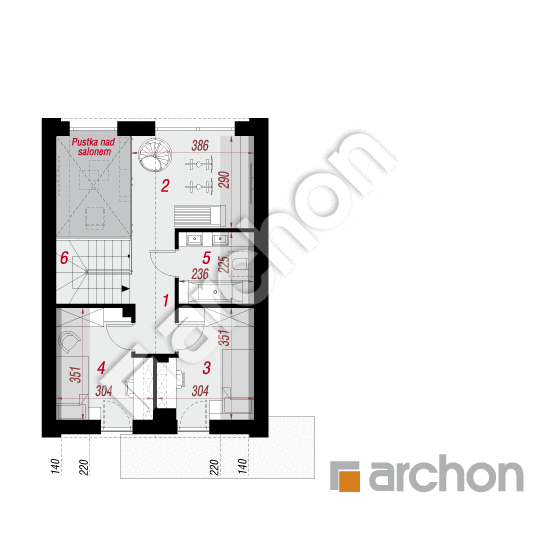

Rzut poddasza - Dom w cienistkach 5 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
37,05 m² |
44,15 m² |
| 1. |
Korytarz |
4,62 |
|
| 2. |
Antresola |
9,85 |
11,54 |
| 3. |
Pokój |
7,03 |
9,08 |
| 4. |
Pokój |
7,22 |
9,27 |
| 5. |
Łazienka |
3,82 |
5,13 |
| 6. |
Schody |
4,51 |
|

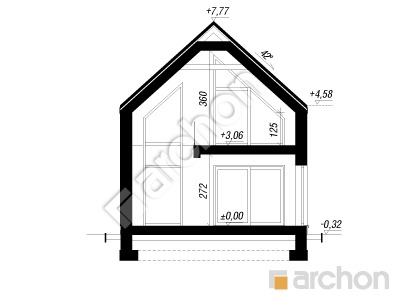

Przekrój

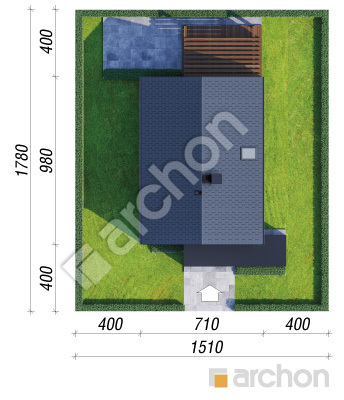

Sytuacja i obrys
Dom w cienistkach 5 (E) OZE
(83.04 +2.79m²)
Wymiary
|
Powierzchnia domu
|
83,04 m² |
|
Powierzchnia kotłowni
|
2,79 m² |
|
Powierzchnia zabudowy
|
69,92 m² |
|
Powierzchnia podłóg
|
95,27 m² |
|
Kubatura
|
451,98 m³ |
|
Wysokość
|
8,09 m |
|
Minimalne wymiary działki
|
15,1 x 17,8 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
125 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 97 000,00 zł | |
| Ogółem - całkowity koszt budowy | 482 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 385 600,00 zł | |
Wizualizacje
Dom w cienistkach 5 (E) OZE

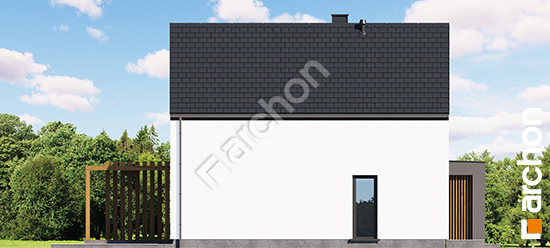

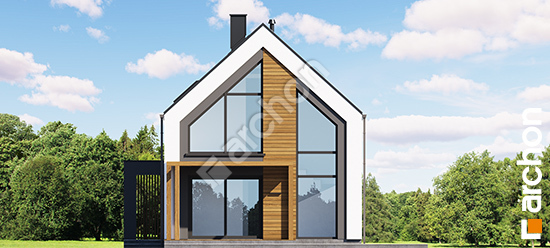

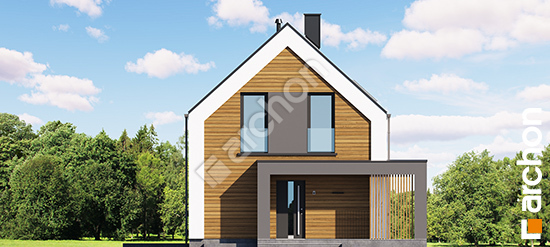

Elewacje
