Rzut parteru - Dom pod jarząbem 23 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
146,59 m² |
0,00 m² |
| 1. |
Wiatrołap |
3,96 |
|
| 2. |
Kotłownia |
3,93 |
|
| 3. |
Korytarz |
14,79 |
|
| 4. |
Toaleta |
1,63 |
|
| 5. |
Spiżarnia |
1,46 |
|
| 6. |
Kuchnia |
13,51 |
|
| 7. |
Salon + Jadalnia |
29,36 |
|
| 8. |
Pokój |
10,40 |
|
| 9. |
Pokój |
10,40 |
|
| 10. |
Pokój |
14,94 |
|
| 11. |
Łazienka |
6,65 |
|
| 12. |
Garaż |
35,56 |
|
Przekrój
Sytuacja i obrys
Dom pod jarząbem 23 (G2)
(107.1 +3.93 +35.56m²)
Wymiary
|
Powierzchnia domu
|
107,10 m² |
|
Powierzchnia kotłowni
|
3,93 m² |
|
Powierzchnia garażu
|
35,56 m² |
|
Powierzchnia zabudowy
|
187,48 m² |
|
Powierzchnia podłóg
|
146,59 m² |
|
Kubatura
|
967,40 m³ |
|
Wysokość
|
7,18 m |
|
Minimalne wymiary działki
|
23,7 x 21,6 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 290 300,00 zł | |
| Roboty wykończeniowe | 177 000,00 zł | |
| Instalacje wewnętrzne | 62 200,00 zł | |
| Ogółem - całkowity koszt budowy | 580 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 395 880,00 zł | |
Wizualizacje
Dom pod jarząbem 23 (G2)

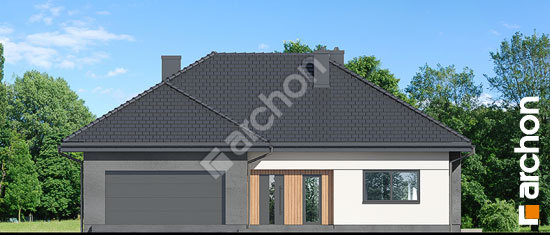

Elewacje
Dom pod jarząbem 23 (G2)
Wersje projektu
Dom pod jarząbem 23 (G2)
