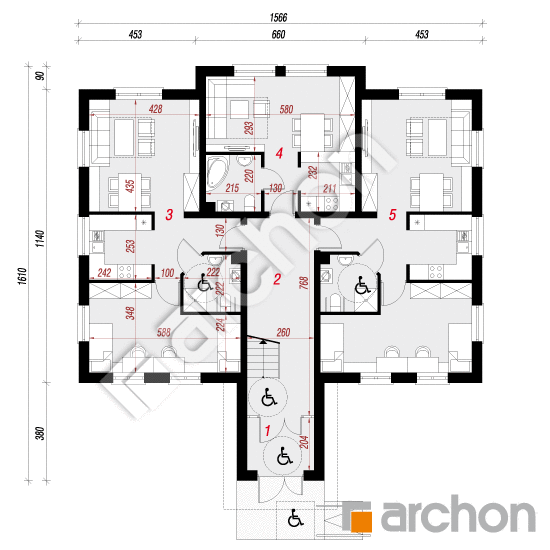

Rzut parteru - Dom nad bulwarem 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
152,37 m² |
155,98 m² |
| 1. |
Wiatrołap |
5,12 |
|
| 2. |
Klatka schodowa |
15,41 |
19,02 |
| 3. |
Mieszkanie |
51,56 |
|
| 4. |
Mieszkanie |
28,72 |
|
| 5. |
Mieszkanie |
51,56 |
|
Rzut piętra - Dom nad bulwarem 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
146,58 m² |
0,00 m² |
| 1. |
Klatka schodowa |
15,53 |
|
| 2. |
Mieszkanie |
51,29 |
|
| 3. |
Mieszkanie |
28,47 |
|
| 4. |
Mieszkanie |
51,29 |
|
Rzut poddasza - Dom nad bulwarem 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
127,01 m² |
142,03 m² |
| 1. |
Klatka schodowa |
9,94 |
|
| 2. |
Mieszkanie |
58,51 |
66,02 |
| 3. |
Mieszkanie |
58,56 |
66,07 |
Przekrój
Sytuacja i obrys
Dom nad bulwarem 3
(425.96m²)
Wymiary
|
Powierzchnia netto
|
425,96 m² |
|
Powierzchnia zabudowy
|
198,02 m² |
|
Powierzchnia podłóg
|
444,59 m² |
|
Kubatura
|
1 799,23 m³ |
|
Wysokość
|
10,76 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 15 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
119 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana wsparta na konstrukcji żelbetowej, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 494 300,00 zł | |
| Roboty wykończeniowe | 509 800,00 zł | |
| Instalacje wewnętrzne | 178 600,00 zł | |
| Ogółem - całkowity koszt budowy | 1 294 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 902 360,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 120 700,00 zł | |
| Ogółem - całkowity koszt budowy | 874 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 699 840,00 zł | |
Wizualizacje
Dom nad bulwarem 3
Elewacje
Dom nad bulwarem 3
Wnętrza
Dom nad bulwarem 3
Wersje projektu
Dom nad bulwarem 3
