Rzut parteru - Dom w szampionach 2 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
96,52 m² |
99,14 m² |
| 1. |
Wiatrołap |
5,22 |
|
| 2. |
Spiżarnia |
3,08 |
|
| 3. |
Hol |
2,57 |
4,07 |
| 4. |
Łazienka |
4,78 |
5,90 |
| 5. |
Salon + Jadalnia |
43,44 |
|
| 6. |
Kuchnia |
11,19 |
|
| 7. |
Garaż |
20,55 |
|
| 8. |
Kotłownia |
5,69 |
|

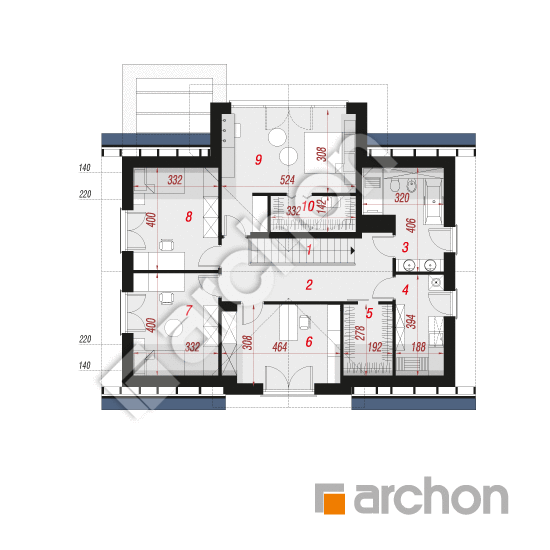

Rzut poddasza - Dom w szampionach 2 (E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
89,72 m² |
101,49 m² |
| 1. |
Schody |
4,23 |
|
| 2. |
Hol |
12,31 |
|
| 3. |
Łazienka |
7,57 |
9,76 |
| 4. |
Pralnia |
5,90 |
7,18 |
| 5. |
Garderoba |
3,86 |
5,15 |
| 6. |
Pokój |
13,11 |
13,80 |
| 7. |
Pokój |
10,71 |
12,99 |
| 8. |
Pokój |
10,72 |
12,99 |
| 9. |
Pokój |
16,81 |
18,55 |
| 10. |
Garderoba |
4,50 |
4,53 |
Przekrój
Sytuacja i obrys
Dom w szampionach 2 (E)
(160.0 +5.69 +20.55m²)
Wymiary
|
Powierzchnia domu
|
160,00 m² |
|
Powierzchnia kotłowni
|
5,69 m² |
|
Powierzchnia garażu
|
20,55 m² |
|
Powierzchnia zabudowy
|
128,88 m² |
|
Powierzchnia podłóg
|
200,63 m² |
|
Kubatura
|
897,18 m³ |
|
Wysokość
|
8,41 m |
|
Minimalne wymiary działki
|
21,0 x 19,4 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
125 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 285 300,00 zł | |
| Roboty wykończeniowe | 261 400,00 zł | |
| Instalacje wewnętrzne | 100 500,00 zł | |
| Ogółem - całkowity koszt budowy | 728 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 507 120,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 75 100,00 zł | |
| Ogółem - całkowity koszt budowy | 492 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 394 000,00 zł | |
Wizualizacje
Dom w szampionach 2 (E)
Elewacje
Dom w szampionach 2 (E)
Wersje projektu
Dom w szampionach 2 (E)
