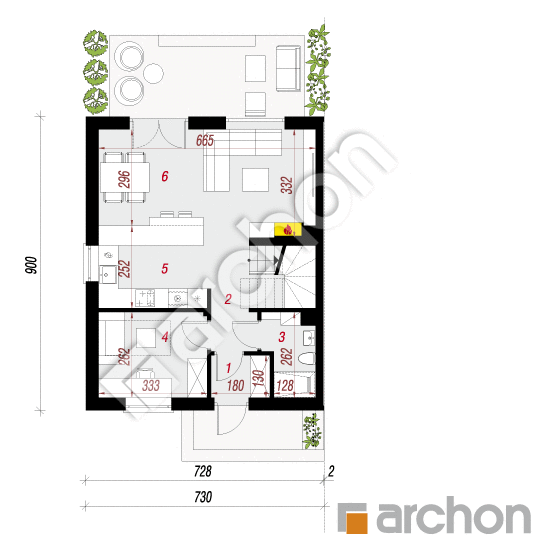

Rzut parteru - Dom w arkadiach 4 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
48,02 m² |
50,79 m² |
| 1. |
Wiatrołap |
2,22 |
|
| 2. |
Korytarz |
4,69 |
7,46 |
| 3. |
Łazienka |
3,46 |
|
| 4. |
Pokój |
8,47 |
|
| 5. |
Kuchnia |
8,41 |
|
| 6. |
Salon + Jadalnia |
20,77 |
|

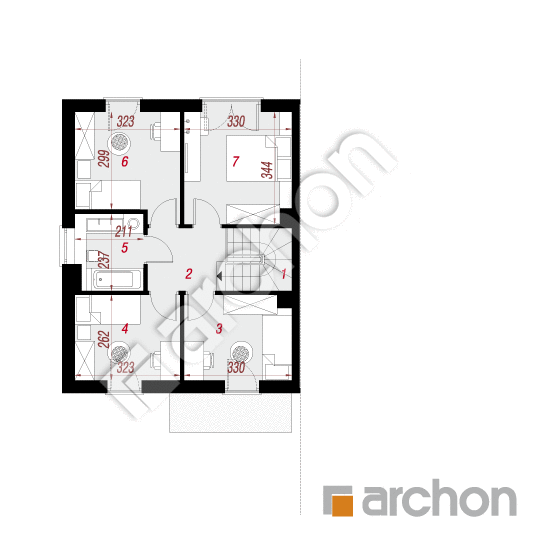

Rzut piętra - Dom w arkadiach 4 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
50,42 m² |
0,00 m² |
| 1. |
Schody |
4,29 |
|
| 2. |
Korytarz |
4,28 |
|
| 3. |
Pokój |
8,23 |
|
| 4. |
Pokój |
8,23 |
|
| 5. |
Łazienka |
4,65 |
|
| 6. |
Pokój |
9,84 |
|
| 7. |
Pokój |
10,90 |
|
Przekrój

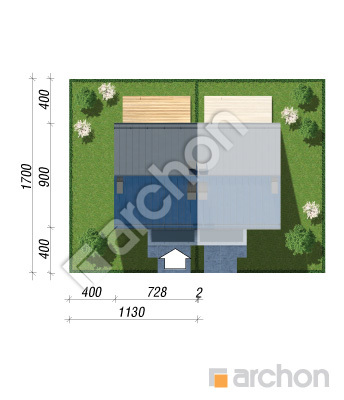

Sytuacja i obrys
Dom w arkadiach 4 (B)
(98.44m²)
Wymiary
|
Powierzchnia domu
|
98,44 m² |
|
Powierzchnia zabudowy
|
65,94 m² |
|
Powierzchnia podłóg
|
101,21 m² |
|
Kubatura
|
505,95 m³ |
|
Wysokość
|
9,00 m |
|
Minimalne wymiary działki
|
11,3 x 17,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 15 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 189 200,00 zł | |
| Roboty wykończeniowe | 131 100,00 zł | |
| Instalacje wewnętrzne | 42 200,00 zł | |
| Ogółem - całkowity koszt budowy | 393 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 271 020,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 32 300,00 zł | |
| Ogółem - całkowity koszt budowy | 263 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 210 400,00 zł | |
Wizualizacje
Dom w arkadiach 4 (B)

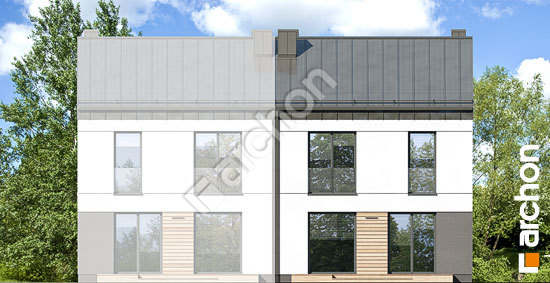

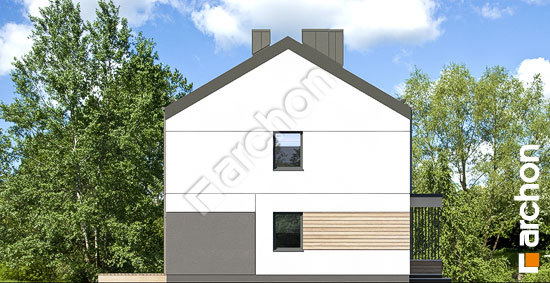

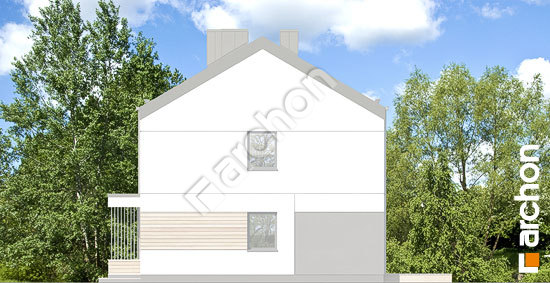

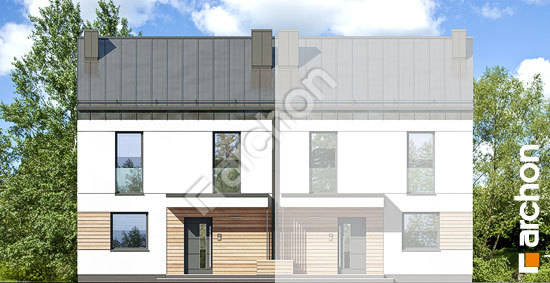

Elewacje
Dom w arkadiach 4 (B)
Wersje projektu
Dom w arkadiach 4 (B)
