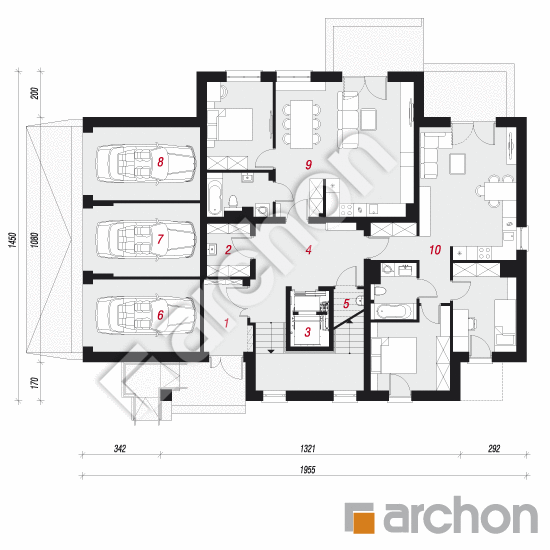

Rzut parteru - Dom przy plantach 14
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
183,06 m² |
194,28 m² |
| 1. |
Wiatrołap |
6,13 |
|
| 2. |
Pom. gospodarcze |
4,26 |
|
| 3. |
Szyb windowy |
4,00 |
|
| 4. |
Hol |
15,31 |
|
| 5. |
Pom. gospodarcze |
1,47 |
12,69 |
| 6. |
Garaż |
14,79 |
|
| 7. |
Garaż |
14,74 |
|
| 8. |
Garaż |
14,88 |
|
| 9. |
Mieszkanie |
51,18 |
|
| 10. |
Mieszkanie |
56,30 |
|

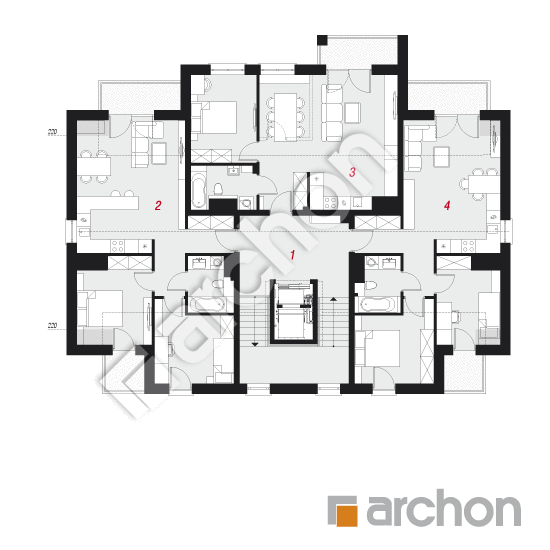

Rzut piętra - Dom przy plantach 14
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
197,17 m² |
197,17 m² |
| 1. |
Klatka schodowa |
28,80 |
|
| 2. |
Mieszkanie |
61,07 |
|
| 3. |
Mieszkanie |
51,00 |
|
| 4. |
Mieszkanie |
56,30 |
|

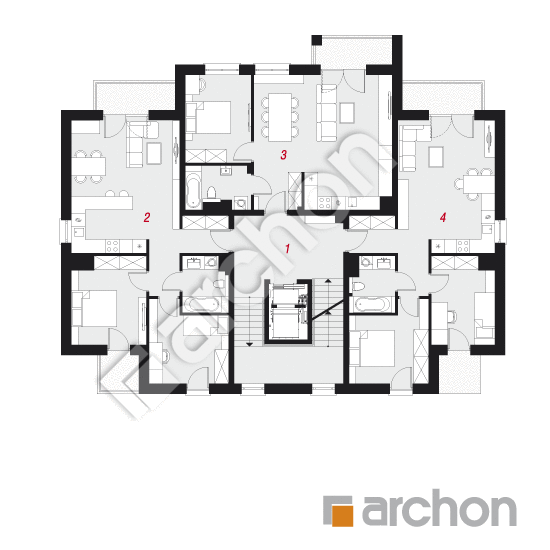

Rzut poddasza - Dom przy plantach 14
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
194,26 m² |
196,03 m² |
| 1. |
Klatka schodowa |
28,80 |
|
| 2. |
Mieszkanie |
59,75 |
60,73 |
| 3. |
Mieszkanie |
50,50 |
50,50 |
| 4. |
Mieszkanie |
55,21 |
56,00 |

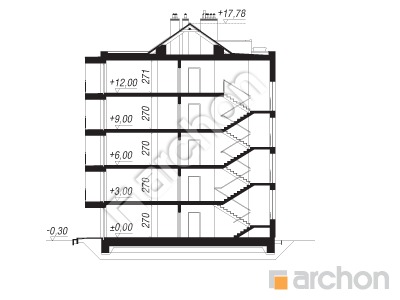

Przekrój

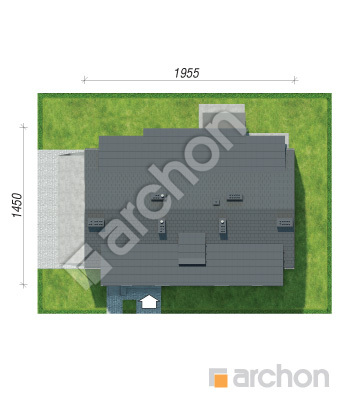

Sytuacja i obrys
Dom przy plantach 14
(967.09m²)
Wymiary
|
Powierzchnia netto
|
967,09 m² |
|
Powierzchnia zabudowy
|
254,30 m² |
|
Powierzchnia podłóg
|
980,08 m² |
|
Kubatura
|
4 279,68 m³ |
|
Wysokość
|
18,08 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
172 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 350 000,00 zł | |
| Ogółem - całkowity koszt budowy | 2 535 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 2 028 000,00 zł | |
Wizualizacje
Dom przy plantach 14

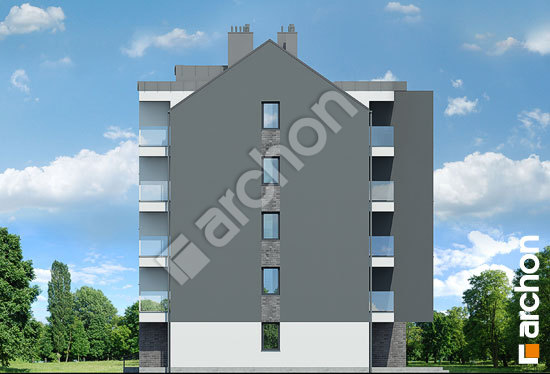

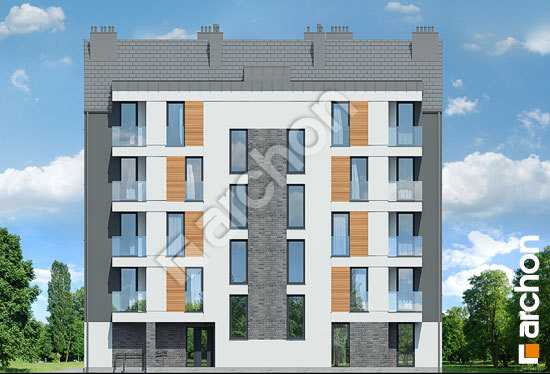

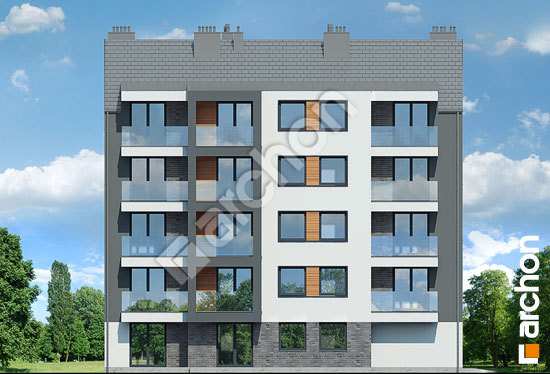

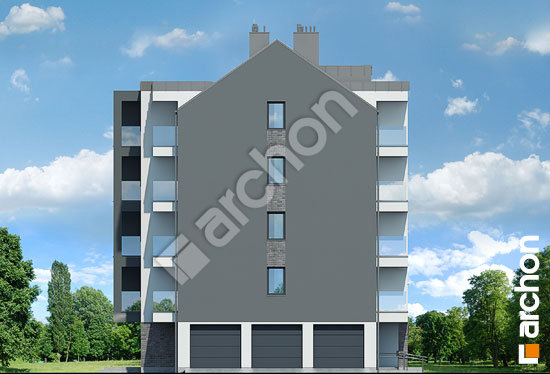

Elewacje
