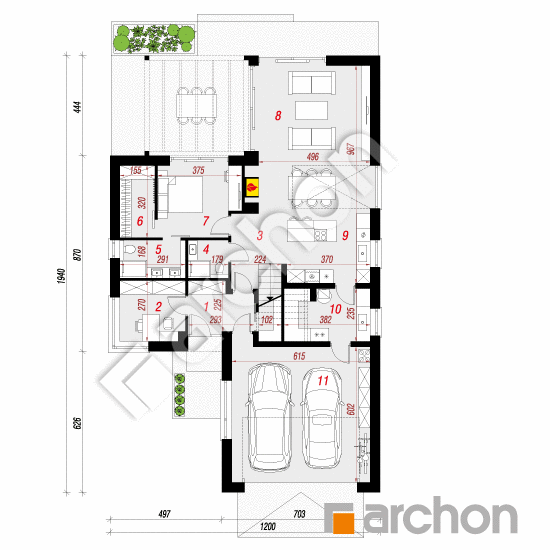

Rzut parteru - Dom w ostnicach (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
133,16 m² |
136,82 m² |
| 1. |
Wiatrołap |
6,32 |
9,02 |
| 2. |
Gabinet |
7,49 |
|
| 3. |
Hol |
6,79 |
|
| 4. |
Łazienka |
2,87 |
|
| 5. |
Łazienka |
4,71 |
|
| 6. |
Garderoba |
4,77 |
|
| 7. |
Pokój |
11,02 |
|
| 8. |
Salon |
33,37 |
|
| 9. |
Kuchnia |
11,16 |
|
| 10. |
Kotłownia |
7,60 |
8,56 |
| 11. |
Garaż |
37,06 |
|
Rzut poddasza - Dom w ostnicach (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
61,46 m² |
73,48 m² |
| 1. |
Schody |
6,05 |
|
| 2. |
Korytarz |
7,21 |
|
| 3. |
Łazienka |
5,65 |
7,43 |
| 4. |
Pokój |
9,90 |
12,53 |
| 5. |
Pokój |
9,90 |
12,53 |
| 6. |
Pralnia |
4,16 |
5,47 |
| 7. |
Antresola |
5,71 |
7,29 |
| 8. |
Pokój |
9,31 |
9,31 |
| 9. |
Garderoba |
3,57 |
5,66 |
Przekrój
Sytuacja i obrys
Dom w ostnicach (G2E)
(149.96 +7.6 +37.06m²)
Wymiary
|
Powierzchnia domu
|
149,96 m² |
|
Powierzchnia kotłowni
|
7,60 m² |
|
Powierzchnia garażu
|
37,06 m² |
|
Powierzchnia zabudowy
|
174,97 m² |
|
Powierzchnia podłóg
|
210,30 m² |
|
Kubatura
|
968,58 m³ |
|
Wysokość
|
8,50 m |
|
Minimalne wymiary działki
|
20,0 x 27,4 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
115 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 302 500,00 zł | |
| Roboty wykończeniowe | 252 500,00 zł | |
| Instalacje wewnętrzne | 100 100,00 zł | |
| Ogółem - całkowity koszt budowy | 725 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 516 540,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 57 700,00 zł | |
| Ogółem - całkowity koszt budowy | 469 700,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 375 760,00 zł | |
Wizualizacje
Dom w ostnicach (G2E)
Elewacje
Dom w ostnicach (G2E)
Wersje projektu
Dom w ostnicach (G2E)
