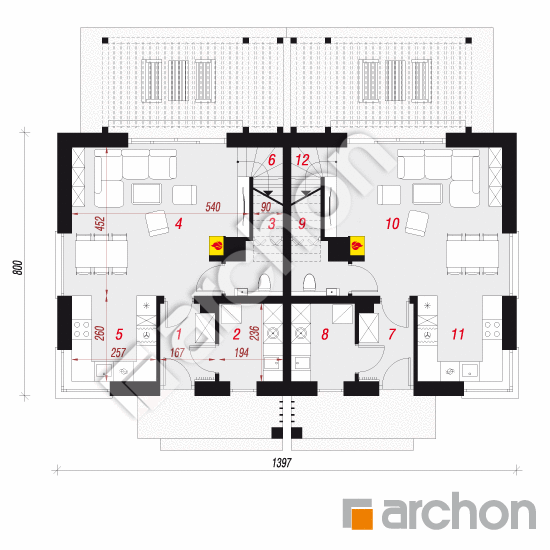

Rzut parteru - Dom w borówkach (R2N) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
85,96 m² |
88,24 m² |
| 1. |
Wiatrołap |
3,65 |
|
| 2. |
Kotłownia |
4,41 |
|
| 3. |
Toaleta |
2,72 |
3,86 |
| 4. |
Salon + Jadalnia |
22,23 |
|
| 5. |
Kuchnia |
6,58 |
|
| 6. |
Schody |
3,39 |
|
| 7. |
Wiatrołap |
3,65 |
|
| 8. |
Kotłownia |
4,41 |
|
| 9. |
Toaleta |
2,72 |
3,86 |
| 10. |
Salon + Jadalnia |
22,23 |
|
| 11. |
Kuchnia |
6,58 |
|
| 12. |
Schody |
3,39 |
|

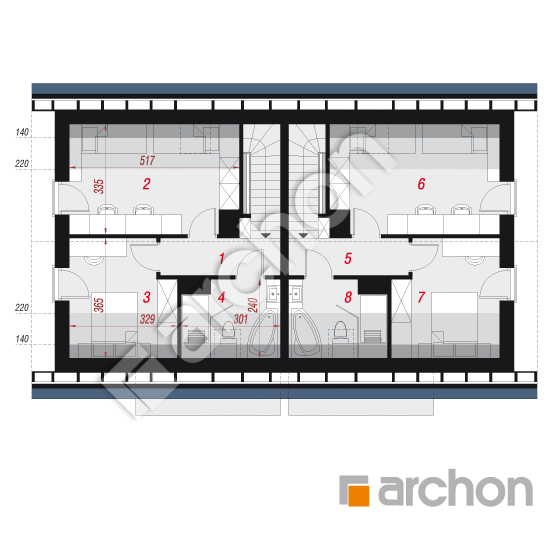

Rzut poddasza - Dom w borówkach (R2N) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
56,60 m² |
76,40 m² |
| 1. |
Korytarz |
4,16 |
4,16 |
| 2. |
Pokój |
12,04 |
16,52 |
| 3. |
Pokój |
8,10 |
10,93 |
| 4. |
Łazienka |
4,00 |
6,59 |
| 5. |
Korytarz |
4,16 |
4,16 |
| 6. |
Pokój |
12,04 |
16,52 |
| 7. |
Pokój |
8,10 |
10,93 |
| 8. |
Łazienka |
4,00 |
6,59 |

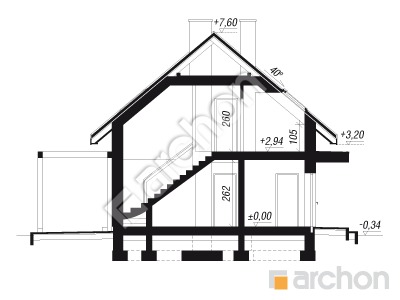

Przekrój

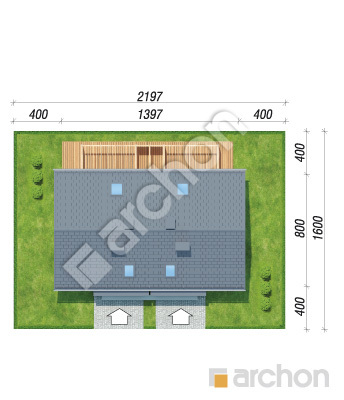

Sytuacja i obrys
Dom w borówkach (R2N) ver.2
(133.74 +8.82m²)
Wymiary
|
Powierzchnia domu
|
133,74 m² |
|
Powierzchnia kotłowni
|
8,82 m² |
|
Powierzchnia zabudowy
|
112,20 m² |
|
Powierzchnia podłóg
|
164,64 m² |
|
Kubatura
|
700,24 m³ |
|
Wysokość
|
7,94 m |
|
Minimalne wymiary działki
|
21,97 x 16,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
105 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 70 000,00 zł | |
| Ogółem - całkowity koszt budowy | 657 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 525 600,00 zł | |
Wizualizacje
Dom w borówkach (R2N) ver.2

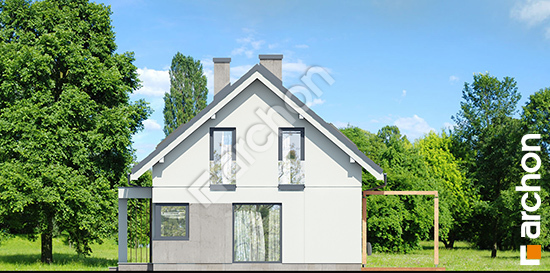

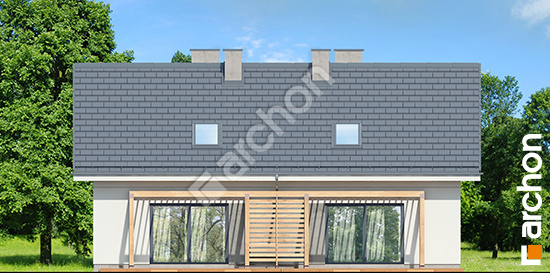

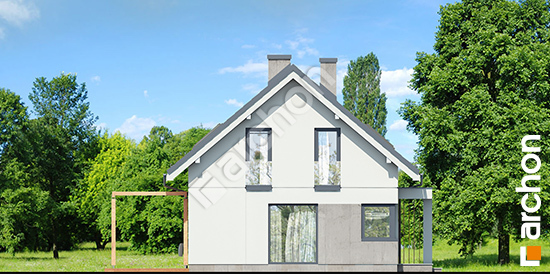

Elewacje
Dom w borówkach (R2N) ver.2
Wersje projektu
Dom w borówkach (R2N) ver.2
