Dom w grafsztynkach (E) OZE

5 040 zł Zamów projekt
Dom w grafsztynkach (E) OZE - wizualizacja 1

  • Dom w grafsztynkach (E) OZE - wizualizacja 1
  • Dom w grafsztynkach (E) OZE - wizualizacja 2
powierzchnia domu 88,86 m²
powierzchnia kotłowni 4,08 m²
powierzchnia zabudowy 69,92 m²
powierzchnia podłóg 102,14 m²
kubatura 451,19 m³
wysokość 8,03 m
minimalne wymiary działki 15,1 x 17,8 m

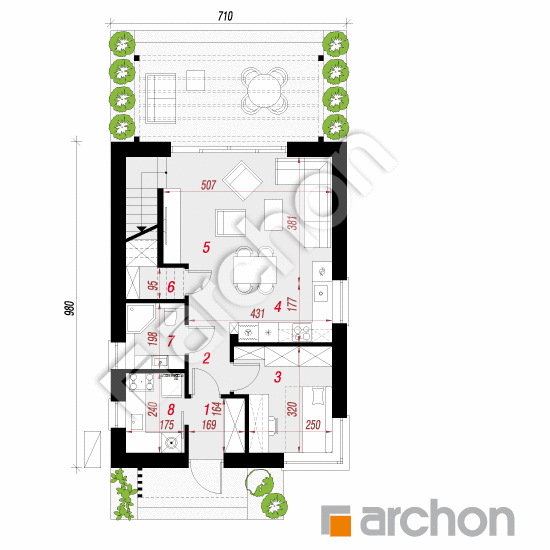

Rzut parteru - Dom w grafsztynkach (E) OZE

Dom w grafsztynkach (E) OZE | rzut parteru
Pow. użytkowa Pow. podłogi
PARTER 47,63 m² 51,15 m²
1. Wiatrołap 2,64
2. Hol 2,57
3. Pokój 8,40
4. Kuchnia 6,70
5. Salon + Jadalnia 18,54
6. Spiżarnia 1,34 4,86
7. Łazienka 3,36
8. 4,08

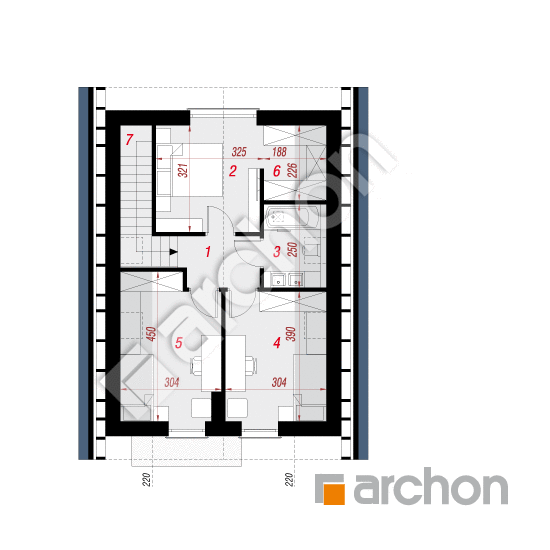

Rzut poddasza - Dom w grafsztynkach (E) OZE

Dom w grafsztynkach (E) OZE | rzut poddasza
Pow. użytkowa Pow. podłogi
PODDASZE 45,31 m² 50,99 m²
1. Hol 3,53
2. Pokój 10,00
3. Łazienka 3,45 4,53
4. Pokój 9,90 11,58
5. Pokój 10,47 12,42
6. Garderoba 3,12 4,09
7. Schody 4,84

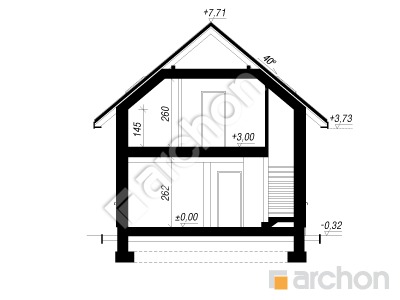

Przekrój

Dom-w-grafsztynkach-e-oze__dom-w-grafsztynkach-e-oze__256

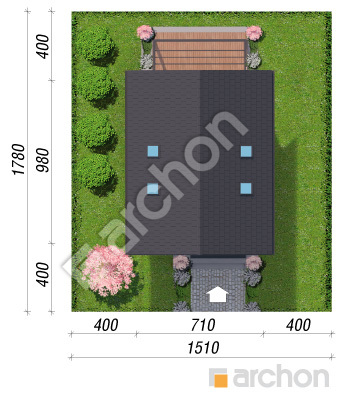

Sytuacja i obrys

Dom-w-grafsztynkach-e-oze__dom-w-grafsztynkach-e-oze__255

Dom w grafsztynkach (E) OZE (88.86 +4.08m²)

Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, 1 kotłownia, garderoby

Wymiary

Powierzchnia domu 88,86 m²
Powierzchnia kotłowni 4,08 m²
Powierzchnia zabudowy 69,92 m²
Powierzchnia podłóg 102,14 m²
Kubatura 451,19 m³
Wysokość 8,03 m
Minimalne wymiary działki 15,1 x 17,8 m

Technologia i konstrukcja

Ściany pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
strop płyta żelbetowa
Ścianka kolankowa 140 cm
dach dwuspadowy, nachylenie 40 st. , więźba drewniana, blachodachówka
kocioł pompa ciepła
wentylacja mechaniczna {REKUPERATORY.PL}

Szacunkowe koszty budowy

Stan surowy otwarty
Instalacje wewnętrzne 88 000,00 zł
Ogółem - całkowity koszt budowy 478 000,00 zł
Całkowity koszt budowy
systemem gospodarczym		 382 400,00 zł
