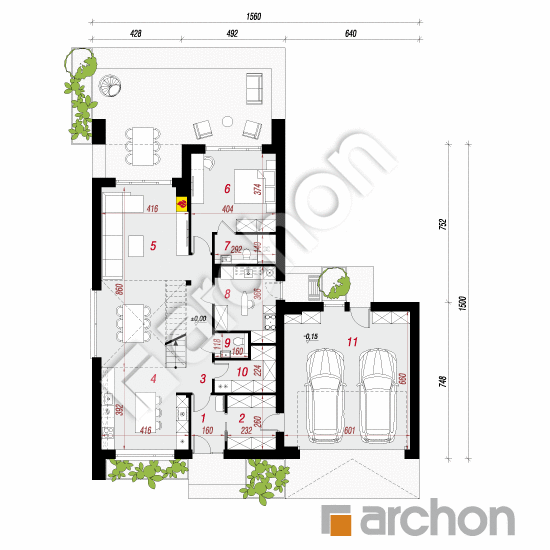

Rzut parteru - Dom w jaskrzynach 5 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
140,04 m² |
142,63 m² |
| 1. |
Wiatrołap |
3,99 |
|
| 2. |
Garderoba |
5,84 |
|
| 3. |
Hol |
8,44 |
|
| 4. |
Kuchnia |
15,20 |
|
| 5. |
Salon + Jadalnia |
32,07 |
34,66 |
| 6. |
Pokój |
15,78 |
|
| 7. |
Łazienka |
3,86 |
|
| 8. |
|
9,10 |
|
| 9. |
Toaleta |
1,78 |
|
| 10. |
Spiżarnia |
5,04 |
|
| 11. |
Garaż |
38,94 |
|

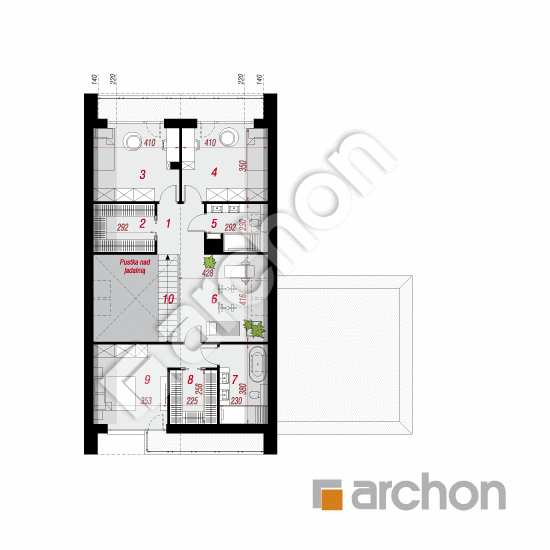

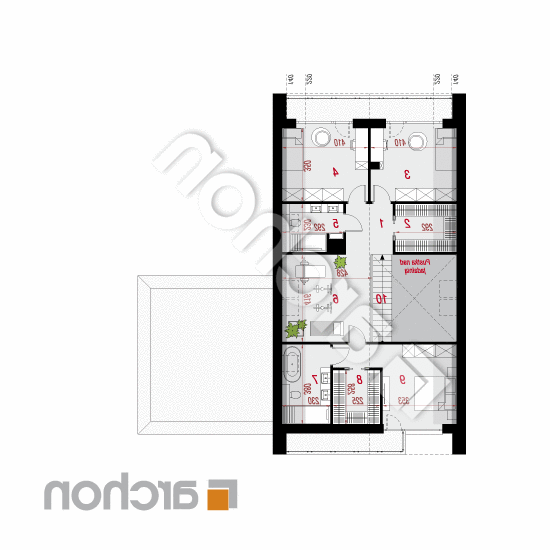

Rzut poddasza - Dom w jaskrzynach 5 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
82,05 m² |
96,96 m² |
| 1. |
Hol |
5,32 |
|
| 2. |
Garderoba |
5,05 |
6,51 |
| 3. |
Pokój |
11,57 |
13,79 |
| 4. |
Pokój |
11,74 |
13,97 |
| 5. |
Łazienka |
4,53 |
6,00 |
| 6. |
Antresola |
15,03 |
17,72 |
| 7. |
Łazienka |
6,03 |
8,45 |
| 8. |
Garderoba |
5,52 |
5,52 |
| 9. |
Pokój |
13,10 |
15,52 |
| 10. |
Schody |
4,16 |
|

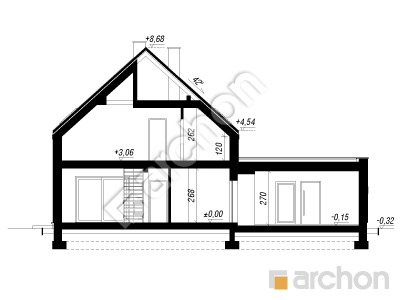

Przekrój

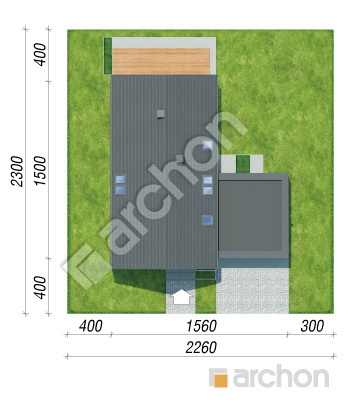

Sytuacja i obrys
Dom w jaskrzynach 5 (G2E)
(174.05 +9.1 +38.94m²)
Wymiary
|
Powierzchnia domu
|
174,05 m² |
|
Powierzchnia kotłowni
|
9,10 m² |
|
Powierzchnia garażu
|
38,94 m² |
|
Powierzchnia zabudowy
|
186,48 m² |
|
Powierzchnia podłóg
|
239,59 m² |
|
Kubatura
|
1 153,29 m³ |
|
Wysokość
|
9,00 m |
|
Minimalne wymiary działki
|
22,6 x 23,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego SOLBET 24 cm , styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
120 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 128 000,00 zł | |
| Ogółem - całkowity koszt budowy | 943 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 754 400,00 zł | |
Wizualizacje
Dom w jaskrzynach 5 (G2E)

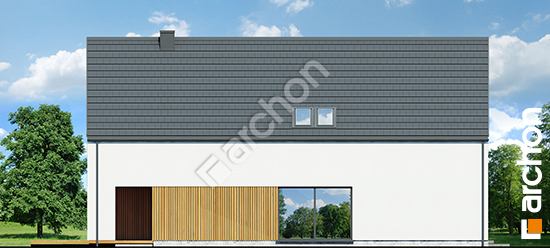

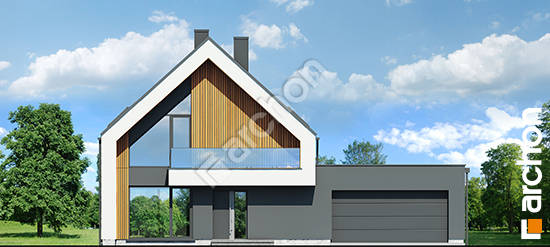

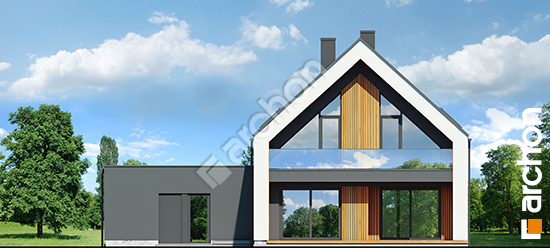

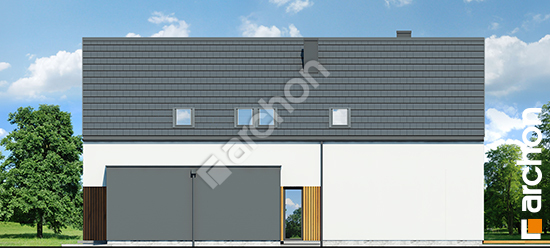

Elewacje
Dom w jaskrzynach 5 (G2E)
Wersje projektu
Dom w jaskrzynach 5 (G2E)
