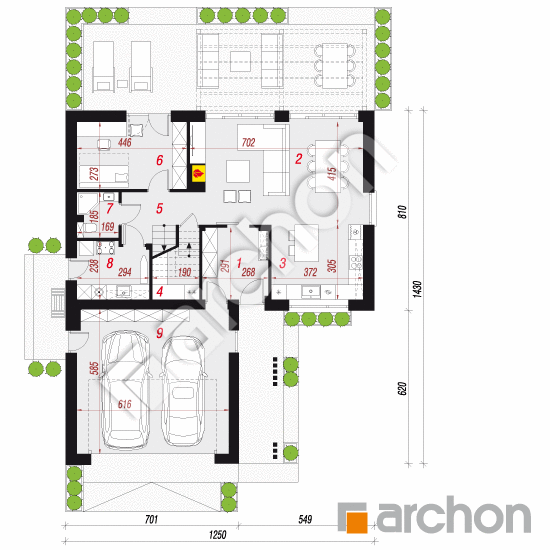

Rzut parteru - Dom w miskantach 3 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
110,98 m² |
113,60 m² |
| 1. |
Wiatrołap |
7,57 |
|
| 2. |
Salon + Jadalnia |
27,79 |
|
| 3. |
Kuchnia |
11,15 |
|
| 4. |
Spiżarnia |
2,52 |
5,14 |
| 5. |
Korytarz |
5,31 |
|
| 6. |
Pokój |
11,86 |
|
| 7. |
Łazienka |
2,89 |
|
| 8. |
Kotłownia |
6,46 |
|
| 9. |
Garaż |
35,43 |
|

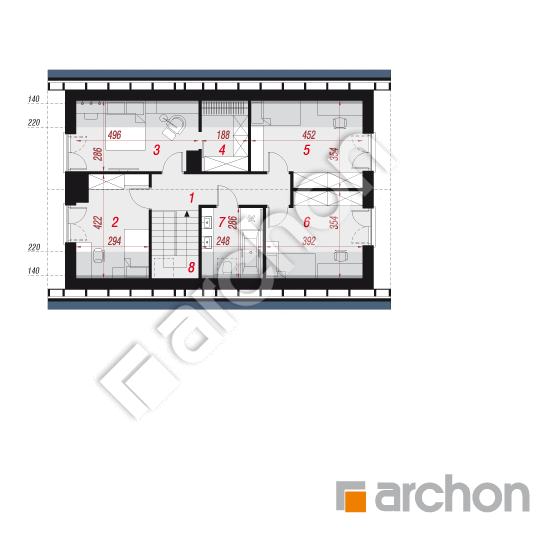

Rzut poddasza - Dom w miskantach 3 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
65,25 m² |
77,01 m² |
| 1. |
Korytarz |
7,18 |
|
| 2. |
Pokój |
9,87 |
11,54 |
| 3. |
Pokój |
10,80 |
13,63 |
| 4. |
Garderoba |
4,13 |
5,18 |
| 5. |
Pokój |
11,93 |
14,50 |
| 6. |
Pokój |
10,58 |
12,81 |
| 7. |
Łazienka |
5,50 |
6,91 |
| 8. |
Schody |
5,26 |
|

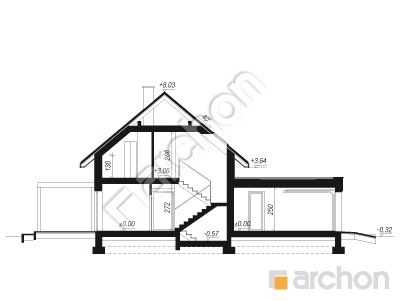

Przekrój

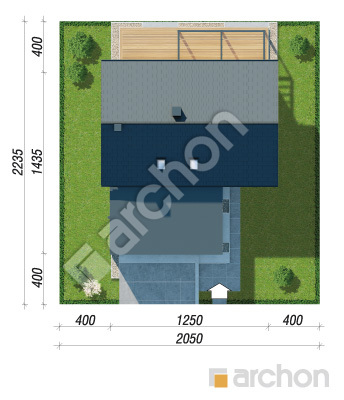

Sytuacja i obrys
Dom w miskantach 3 (G2E)
(134.34 +6.46 +35.43m²)
Wymiary
|
Powierzchnia domu
|
134,34 m² |
|
Powierzchnia kotłowni
|
6,46 m² |
|
Powierzchnia garażu
|
35,43 m² |
|
Powierzchnia zabudowy
|
145,35 m² |
|
Powierzchnia podłóg
|
190,61 m² |
|
Kubatura
|
822,92 m³ |
|
Wysokość
|
8,35 m |
|
Minimalne wymiary działki
|
20,5 x 22,35 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 98 000,00 zł | |
| Ogółem - całkowity koszt budowy | 708 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 566 400,00 zł | |
Wizualizacje
Dom w miskantach 3 (G2E)

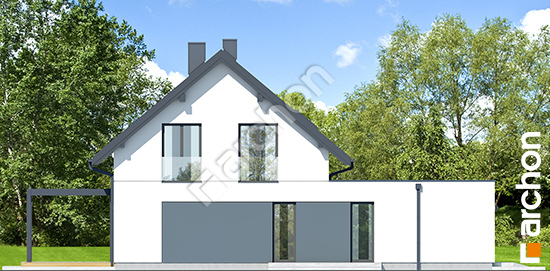

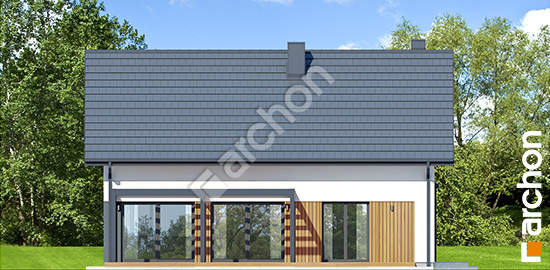

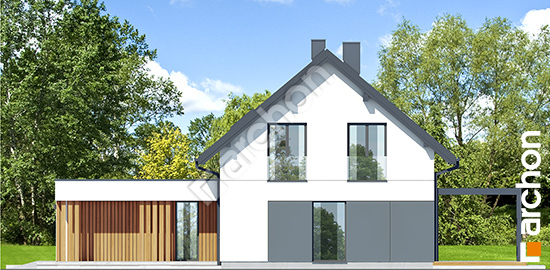

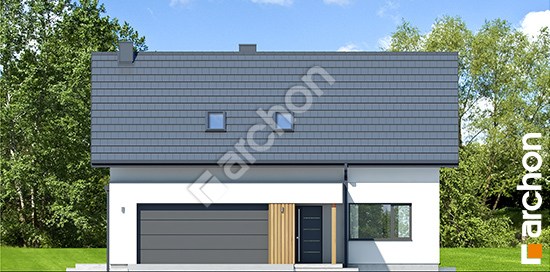

Elewacje
