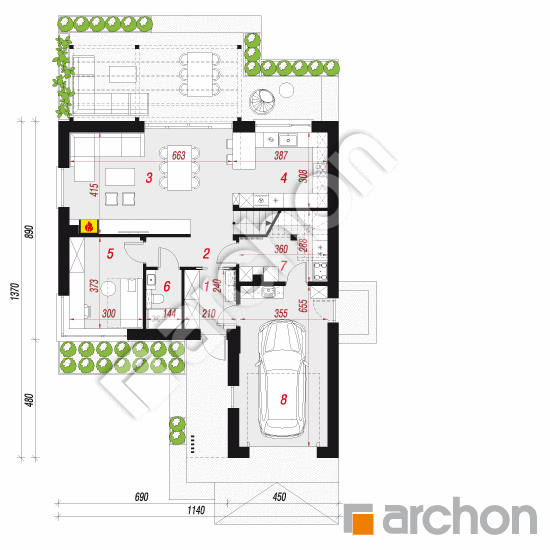

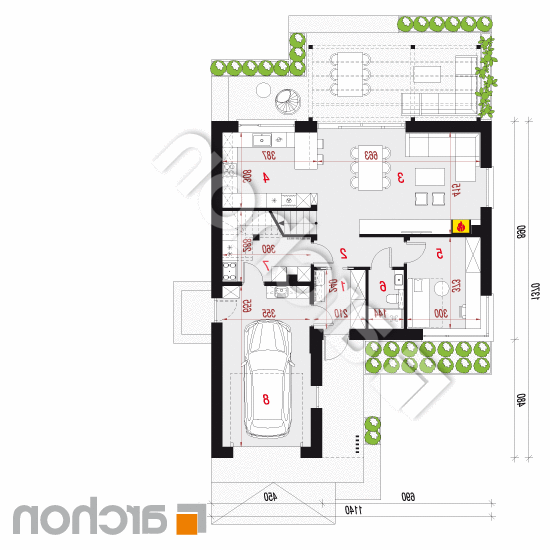

Rzut parteru - Dom w kaldezjach 3 (GE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
90,44 m² |
92,91 m² |
| 1. |
Wiatrołap |
4,86 |
|
| 2. |
Hol |
4,53 |
|
| 3. |
Salon + Jadalnia |
26,95 |
|
| 4. |
Kuchnia |
11,67 |
|
| 5. |
Pokój |
10,92 |
|
| 6. |
Łazienka |
3,30 |
|
| 7. |
Kotłownia |
7,13 |
9,60 |
| 8. |
Garaż |
21,08 |
|

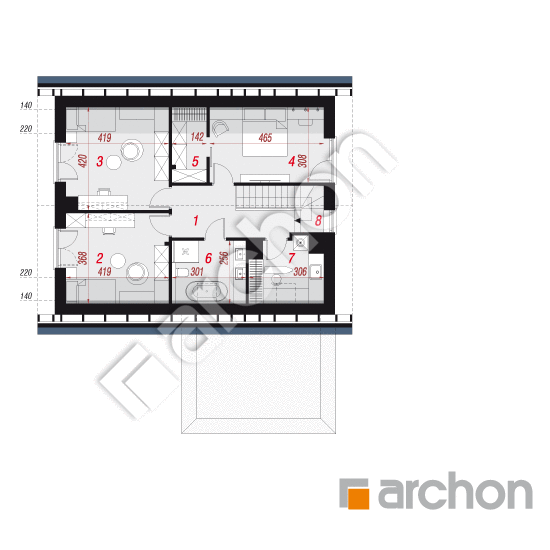

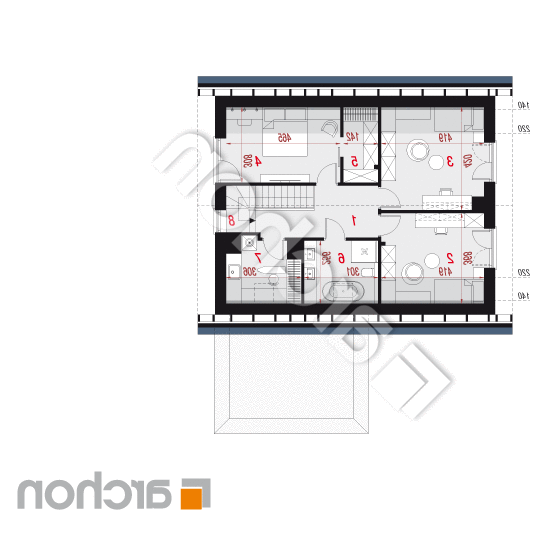

Rzut poddasza - Dom w kaldezjach 3 (GE)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
65,82 m² |
77,50 m² |
| 1. |
Korytarz |
8,09 |
|
| 2. |
Pokój |
12,72 |
15,11 |
| 3. |
Pokój |
14,60 |
16,99 |
| 4. |
Pokój |
11,36 |
14,02 |
| 5. |
Garderoba |
3,40 |
4,20 |
| 6. |
Łazienka |
5,78 |
7,48 |
| 7. |
Pralnia |
5,24 |
6,98 |
| 8. |
Schody |
4,63 |
|

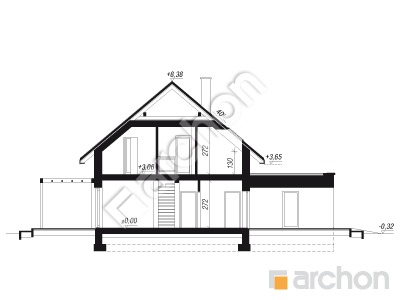

Przekrój

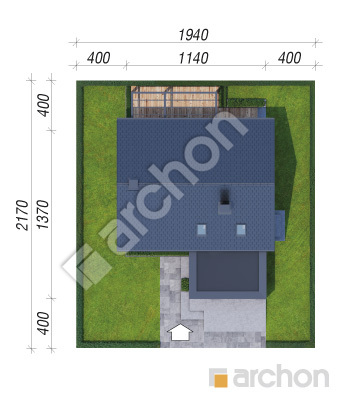

Sytuacja i obrys
Dom w kaldezjach 3 (GE)
(128.05 +7.13 +21.08m²)
Wymiary
|
Powierzchnia domu
|
128,05 m² |
|
Powierzchnia kotłowni
|
7,13 m² |
|
Powierzchnia garażu
|
21,08 m² |
|
Powierzchnia zabudowy
|
123,56 m² |
|
Powierzchnia podłóg
|
170,41 m² |
|
Kubatura
|
767,01 m³ |
|
Wysokość
|
8,70 m |
|
Minimalne wymiary działki
|
19,4 x 21,7 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 88 000,00 zł | |
| Ogółem - całkowity koszt budowy | 630 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 504 000,00 zł | |

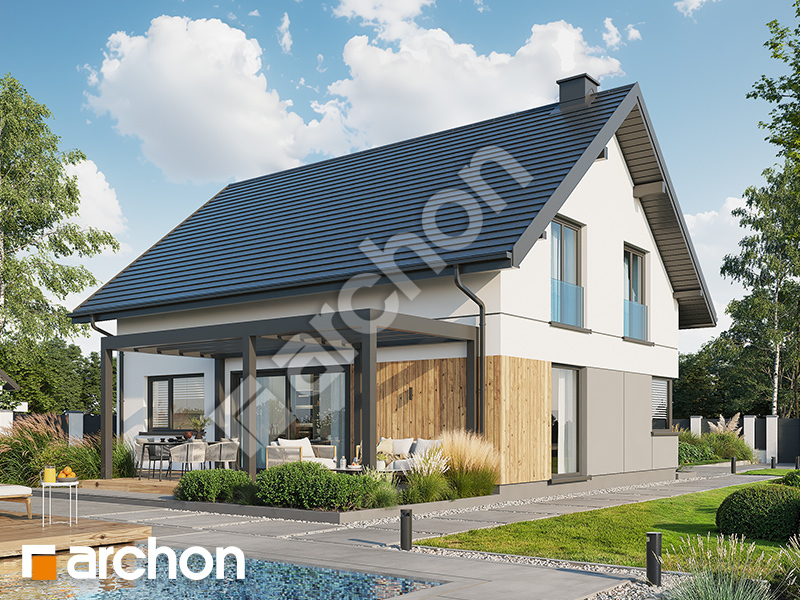

Wizualizacje
Dom w kaldezjach 3 (GE)

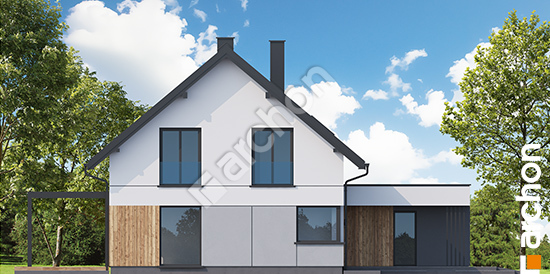

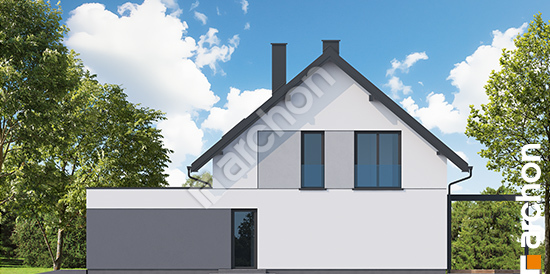

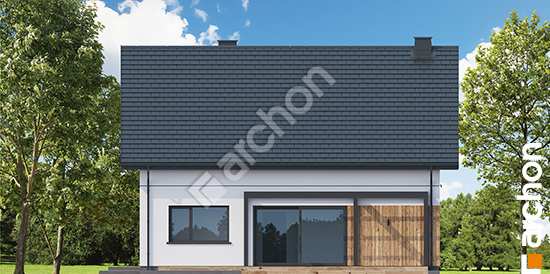

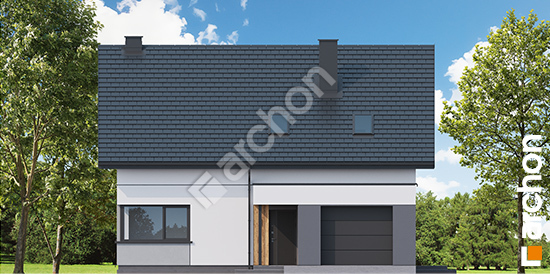

Elewacje
Dom w kaldezjach 3 (GE)
