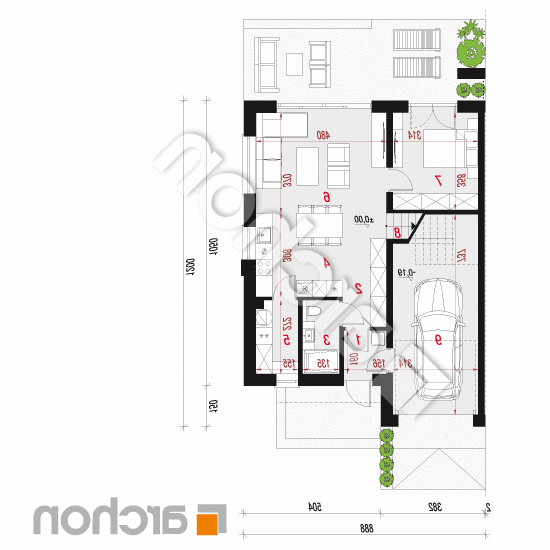

Rzut parteru - Dom w klematisach 30 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
79,24 m² |
82,57 m² |
| 1. |
Wiatrołap |
2,37 |
|
| 2. |
Hol |
6,56 |
|
| 3. |
Łazienka |
3,51 |
|
| 4. |
Kuchnia |
9,76 |
|
| 5. |
Kotłownia |
3,95 |
|
| 6. |
Salon |
17,52 |
|
| 7. |
Pokój |
10,97 |
|
| 8. |
Schody |
5,24 |
|
| 9. |
Garaż |
19,36 |
22,69 |
Rzut poddasza - Dom w klematisach 30 (B)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
65,65 m² |
68,05 m² |
| 1. |
Hol |
4,80 |
|
| 2. |
Pokój |
14,13 |
14,73 |
| 3. |
Pokój |
12,93 |
13,52 |
| 4. |
Łazienka |
7,40 |
|
| 5. |
Pokój |
11,78 |
12,38 |
| 6. |
Pokój |
14,61 |
15,22 |
Przekrój
Sytuacja i obrys
Dom w klematisach 30 (B)
(121.58 +3.95 +19.36m²)
Wymiary
|
Powierzchnia domu
|
121,58 m² |
|
Powierzchnia kotłowni
|
3,95 m² |
|
Powierzchnia garażu
|
19,36 m² |
|
Powierzchnia zabudowy
|
99,30 m² |
|
Powierzchnia podłóg
|
150,62 m² |
|
Kubatura
|
707,88 m³ |
|
Wysokość
|
8,63 m |
|
Minimalne wymiary działki
|
12,88 x 20,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 228 000,00 zł | |
| Roboty wykończeniowe | 218 500,00 zł | |
| Instalacje wewnętrzne | 59 800,00 zł | |
| Ogółem - całkowity koszt budowy | 558 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 369 920,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 46 100,00 zł | |
| Ogółem - całkowity koszt budowy | 375 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 300 080,00 zł | |

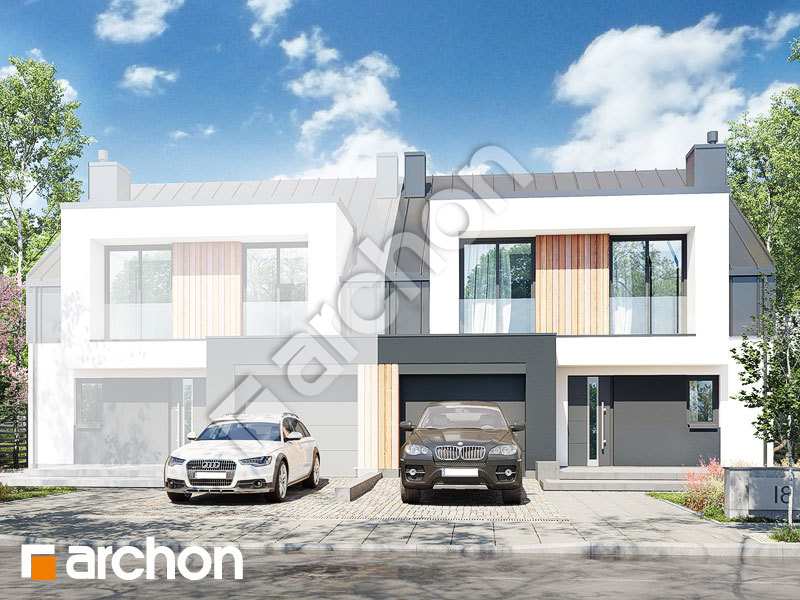

Wizualizacje
Dom w klematisach 30 (B)

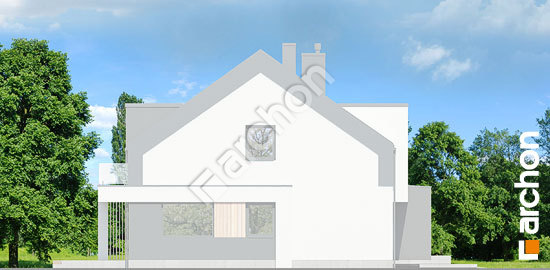

Elewacje
Dom w klematisach 30 (B)
Wersje projektu
Dom w klematisach 30 (B)
