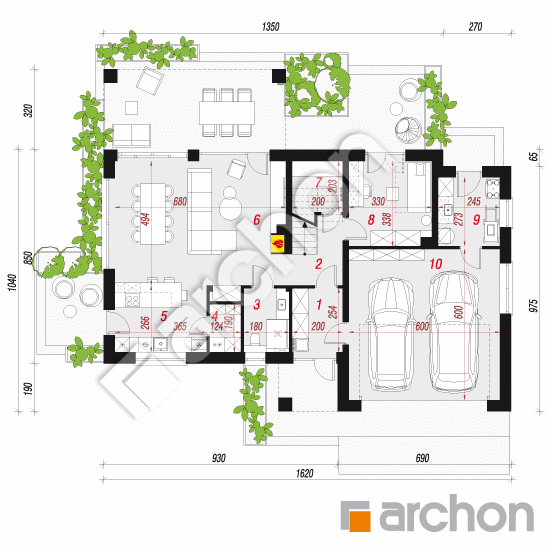

Rzut parteru - Dom w afaskach 3 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
113,51 m² |
116,91 m² |
| 1. |
Wiatrołap |
4,90 |
|
| 2. |
Korytarz |
6,07 |
|
| 3. |
Łazienka |
4,38 |
|
| 4. |
Spiżarnia |
2,23 |
|
| 5. |
Kuchnia |
9,53 |
|
| 6. |
Salon + Jadalnia |
31,96 |
|
| 7. |
Schowek |
1,71 |
5,11 |
| 8. |
Pokój |
10,73 |
|
| 9. |
Kotłownia |
6,48 |
|
| 10. |
Garaż |
35,52 |
|

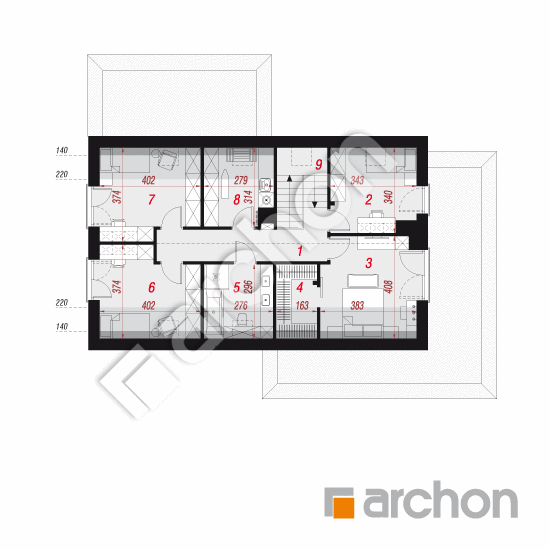

Rzut poddasza - Dom w afaskach 3 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
71,50 m² |
88,25 m² |
| 1. |
Korytarz |
9,27 |
|
| 2. |
Pokój |
8,77 |
11,33 |
| 3. |
Pokój |
11,39 |
14,25 |
| 4. |
Garderoba |
3,41 |
4,61 |
| 5. |
Łazienka |
5,89 |
7,94 |
| 6. |
Pokój |
10,26 |
13,26 |
| 7. |
Pokój |
10,60 |
13,60 |
| 8. |
Pralnia |
5,97 |
8,05 |
| 9. |
Schody |
5,94 |
|

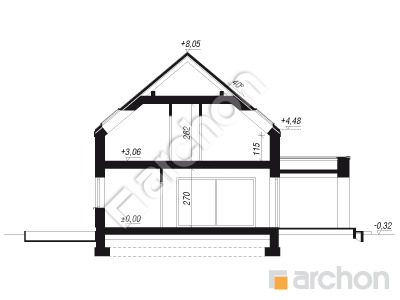

Przekrój

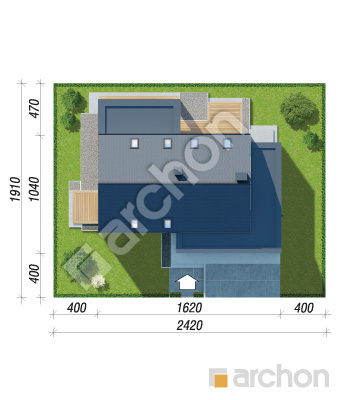

Sytuacja i obrys
Dom w afaskach 3 (G2E)
(143.01 +6.48 +35.52m²)
Wymiary
|
Powierzchnia domu
|
143,01 m² |
|
Powierzchnia kotłowni
|
6,48 m² |
|
Powierzchnia garażu
|
35,52 m² |
|
Powierzchnia zabudowy
|
149,59 m² |
|
Powierzchnia podłóg
|
205,16 m² |
|
Kubatura
|
879,09 m³ |
|
Wysokość
|
8,37 m |
|
Minimalne wymiary działki
|
24,2 x 19,1 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
115 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 105 000,00 zł | |
| Ogółem - całkowity koszt budowy | 777 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 621 600,00 zł | |
Wizualizacje
Dom w afaskach 3 (G2E)
Elewacje
Dom w afaskach 3 (G2E)
