Rzut piwnic - Dom przy alei 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
402,36 m² |
409,30 m² |
| 1. |
Szyb windowy |
2,79 |
|
| 2. |
Klatka schodowa |
18,97 |
|
| 3. |
Przedsionek |
2,48 |
|
| 4. |
Garaż |
367,70 |
|
| 5. |
Pom. gospodarcze |
10,42 |
17,36 |

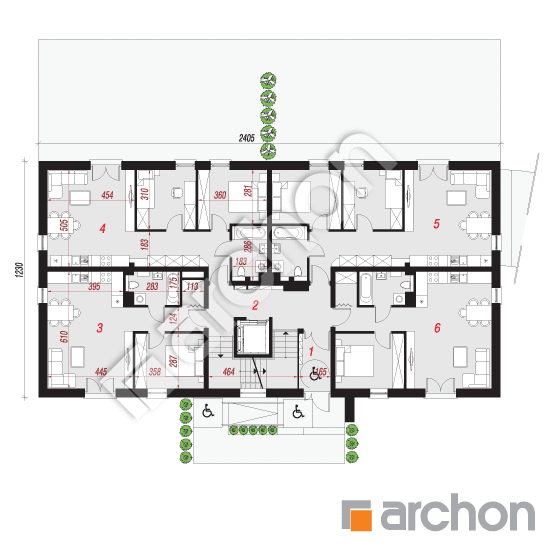

Rzut parteru - Dom przy alei 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
233,54 m² |
0,00 m² |
| 1. |
Wiatrołap |
4,51 |
|
| 2. |
Klatka schodowa |
23,11 |
|
| 3. |
Mieszkanie |
46,19 |
|
| 4. |
Mieszkanie |
56,53 |
|
| 5. |
Mieszkanie |
56,53 |
|
| 6. |
Mieszkanie |
46,67 |
|

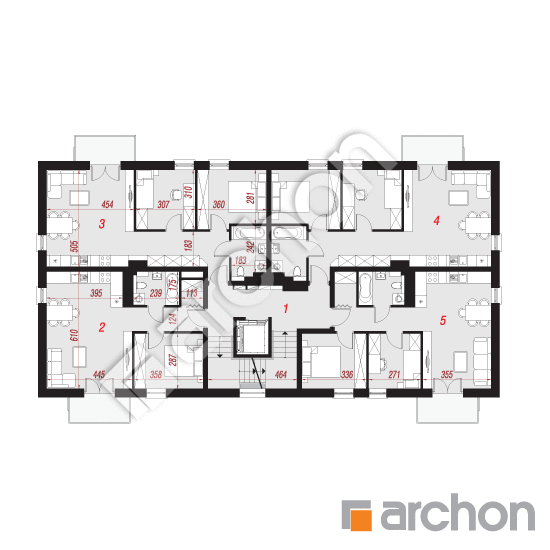

Rzut piętra - Dom przy alei 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
231,96 m² |
0,00 m² |
| 1. |
Klatka schodowa |
23,15 |
|
| 2. |
Mieszkanie |
45,93 |
|
| 3. |
Mieszkanie |
56,11 |
|
| 4. |
Mieszkanie |
56,11 |
|
| 5. |
Mieszkanie |
50,66 |
|
Rzut poddasza - Dom przy alei 3
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
230,99 m² |
0,00 m² |
| 1. |
Klatka schodowa |
23,18 |
|
| 2. |
Mieszkanie |
45,65 |
|
| 3. |
Mieszkanie |
55,84 |
|
| 4. |
Mieszkanie |
55,80 |
|
| 5. |
Mieszkanie |
50,52 |
|
Przekrój
Sytuacja i obrys
Dom przy alei 3
(1298.12m²)
Wymiary
|
Powierzchnia netto
|
1 298,12 m² |
|
Powierzchnia zabudowy
|
297,94 m² |
|
Powierzchnia podłóg
|
1 304,24 m² |
|
Kubatura
|
5 044,86 m³ |
|
Wysokość
|
12,24 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
płaski, papa termozgrzewalna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
Koszty budowy
| Stan surowy otwarty | 2 095 800,00 zł | |
| Roboty wykończeniowe | 1 424 000,00 zł | |
| Instalacje wewnętrzne | 594 500,00 zł | |
| Ogółem - całkowity koszt budowy | 4 310 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 3 004 540,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 323 500,00 zł | |
| Ogółem - całkowity koszt budowy | 2 634 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 2 107 680,00 zł | |
