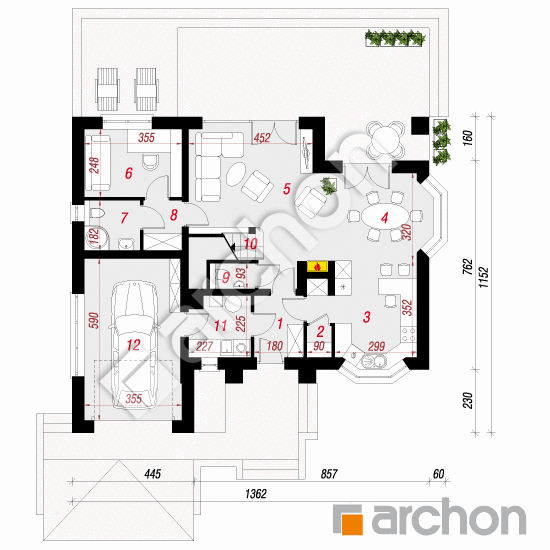

Rzut parteru - Dom w kalateach 5 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
97,06 m² |
97,53 m² |
| 1. |
Wiatrołap |
3,93 |
|
| 2. |
Spiżarnia |
0,97 |
|
| 3. |
Kuchnia |
12,63 |
|
| 4. |
Jadalnia |
10,63 |
|
| 5. |
Salon |
22,97 |
|
| 6. |
Pokój |
8,62 |
|
| 7. |
Łazienka |
3,58 |
|
| 8. |
Korytarz |
2,45 |
|
| 9. |
Toaleta |
0,97 |
1,44 |
| 10. |
Schody |
5,14 |
|
| 11. |
Kotłownia |
4,71 |
|
| 12. |
Garaż |
20,46 |
|
Rzut poddasza - Dom w kalateach 5 ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
69,74 m² |
96,44 m² |
| 1. |
Korytarz |
10,29 |
10,29 |
| 2. |
Łazienka |
7,18 |
12,15 |
| 3. |
Pokój |
12,33 |
13,20 |
| 4. |
Garderoba |
3,83 |
7,45 |
| 5. |
Pokój |
11,91 |
14,94 |
| 6. |
Garderoba |
2,65 |
5,41 |
| 7. |
Pokój |
10,91 |
13,49 |
| 8. |
Strych ocieplony |
8,30 |
15,92 |
| 9. |
Pom. gospodarcze |
2,34 |
3,59 |
Przekrój

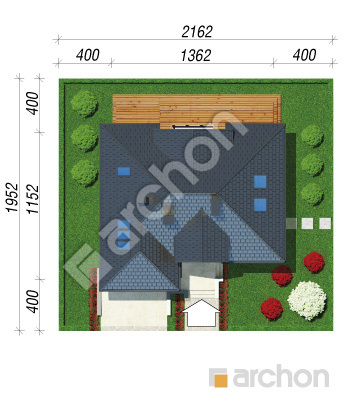

Sytuacja i obrys
Dom w kalateach 5 ver.2
(133.33 +4.71 +20.46 +8.3m²)
Wymiary
|
Powierzchnia domu
|
133,33 m² |
|
Powierzchnia kotłowni
|
4,71 m² |
|
Powierzchnia garażu
|
20,46 m² |
|
Powierzchnia strychu
|
8,30 m² |
|
Powierzchnia zabudowy
|
135,27 m² |
|
Powierzchnia podłóg
|
193,97 m² |
|
Kubatura
|
841,30 m³ |
|
Wysokość
|
8,47 m |
|
Minimalne wymiary działki
|
21,62 x 19,52 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
116 cm
|
|
dach
|
czterospadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
Koszty budowy
| Stan surowy otwarty | 298 800,00 zł | |
| Roboty wykończeniowe | 247 900,00 zł | |
| Instalacje wewnętrzne | 72 000,00 zł | |
| Ogółem - całkowity koszt budowy | 672 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 458 060,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | 165 156,00 zł | |
| Instalacje wewnętrzne | 50 264,00 zł | |
| Ogółem - całkowity koszt budowy | 409 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 327 440,00 zł | |
Wizualizacje
Dom w kalateach 5 ver.2

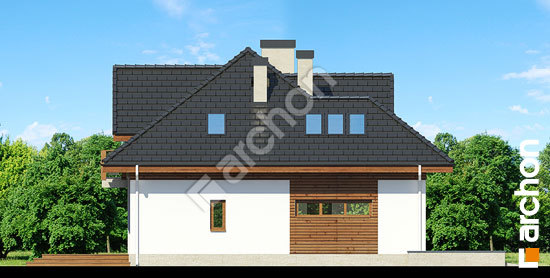

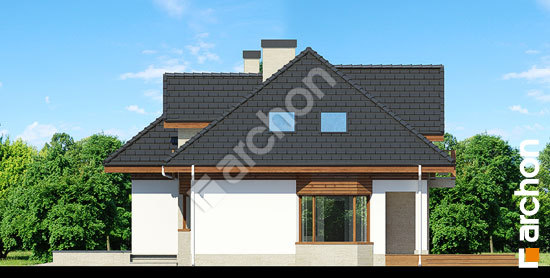

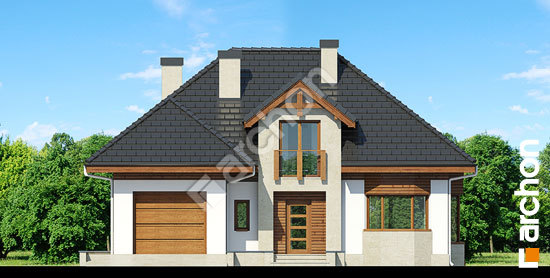

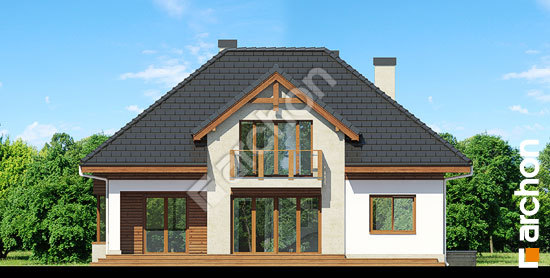

Elewacje
Dom w kalateach 5 ver.2
Wnętrza
Dom w kalateach 5 ver.2
