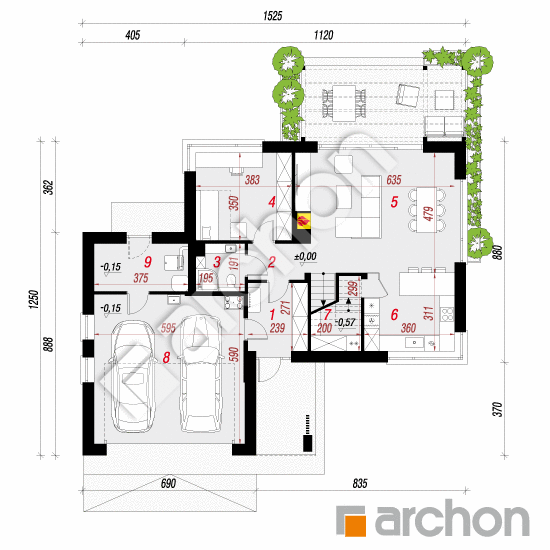

Rzut parteru - Dom w kalwilach 3 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
110,94 m² |
113,81 m² |
| 1. |
Wiatrołap |
5,93 |
|
| 2. |
Korytarz |
2,48 |
|
| 3. |
Łazienka |
3,38 |
|
| 4. |
Pokój |
13,11 |
|
| 5. |
Salon + Jadalnia |
30,08 |
|
| 6. |
Kuchnia |
10,41 |
|
| 7. |
Spiżarnia |
3,30 |
6,17 |
| 8. |
Garaż |
35,22 |
|
| 9. |
Kotłownia |
7,03 |
|

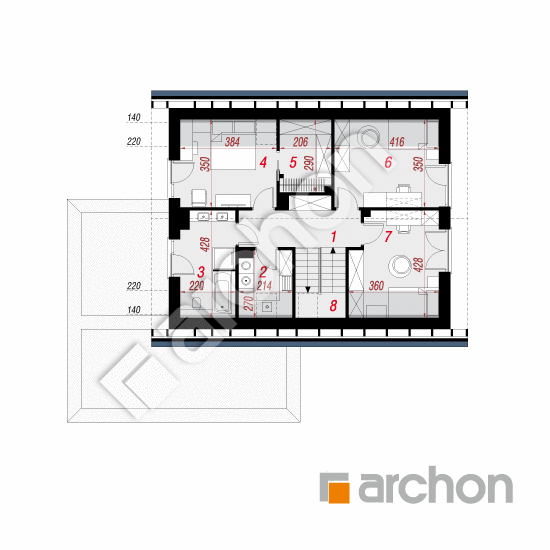

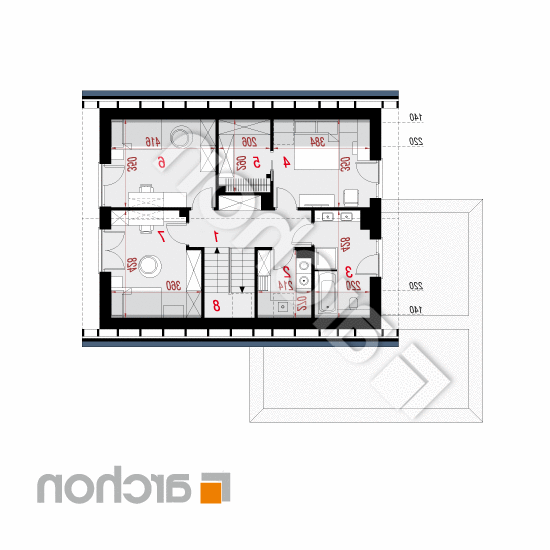

Rzut poddasza - Dom w kalwilach 3 (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
64,86 m² |
75,09 m² |
| 1. |
Korytarz |
7,85 |
|
| 2. |
Pralnia |
4,18 |
5,39 |
| 3. |
Łazienka |
7,54 |
8,78 |
| 4. |
Pokój |
10,96 |
13,15 |
| 5. |
Garderoba |
4,58 |
5,75 |
| 6. |
Pokój |
11,88 |
14,26 |
| 7. |
Pokój |
12,08 |
14,12 |
| 8. |
Schody |
5,79 |
|

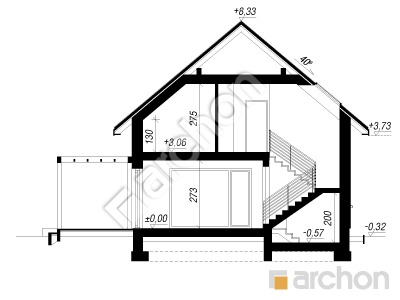

Przekrój

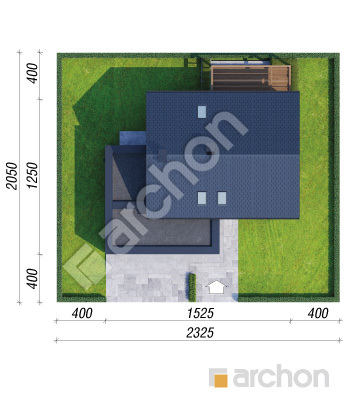

Sytuacja i obrys
Dom w kalwilach 3 (G2E)
(133.55 +7.03 +35.22m²)
Wymiary
|
Powierzchnia domu
|
133,55 m² |
|
Powierzchnia kotłowni
|
7,03 m² |
|
Powierzchnia garażu
|
35,22 m² |
|
Powierzchnia zabudowy
|
145,62 m² |
|
Powierzchnia podłóg
|
188,90 m² |
|
Kubatura
|
836,92 m³ |
|
Wysokość
|
8,65 m |
|
Minimalne wymiary działki
|
23,25 x 20,5 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
na pellet + alternatywnie gazowy
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 103 000,00 zł | |
| Ogółem - całkowity koszt budowy | 733 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 586 400,00 zł | |
Wizualizacje
Dom w kalwilach 3 (G2E)

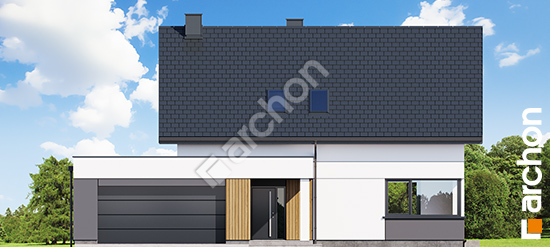

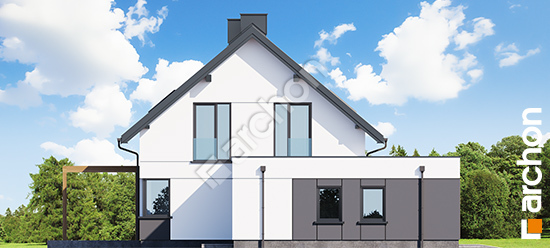

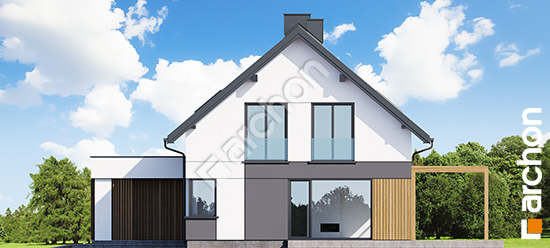

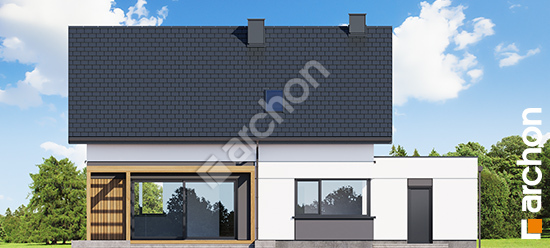

Elewacje
Dom w kalwilach 3 (G2E)
Wersje projektu
Dom w kalwilach 3 (G2E)
