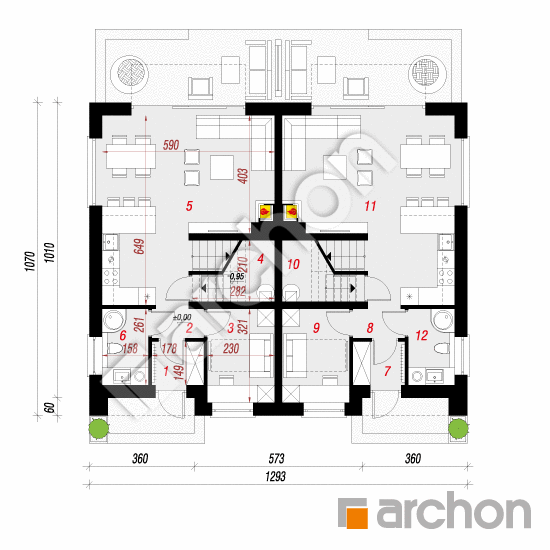

Rzut parteru - Dom w klementynkach 2 (R2) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
99,76 m² |
102,58 m² |
| 1. |
Wiatrołap |
2,52 |
|
| 2. |
Hol |
1,67 |
|
| 3. |
Pokój |
7,16 |
|
| 4. |
Kotłownia |
3,98 |
5,39 |
| 5. |
Salon z aneksem kuchennym |
30,59 |
|
| 6. |
Łazienka |
3,96 |
|
| 7. |
Wiatrołap |
2,52 |
|
| 8. |
Hol |
1,67 |
|
| 9. |
Pokój |
7,16 |
|
| 10. |
Kotłownia |
3,98 |
5,39 |
| 11. |
Salon z aneksem kuchennym |
30,59 |
|
| 12. |
Łazienka |
3,96 |
|

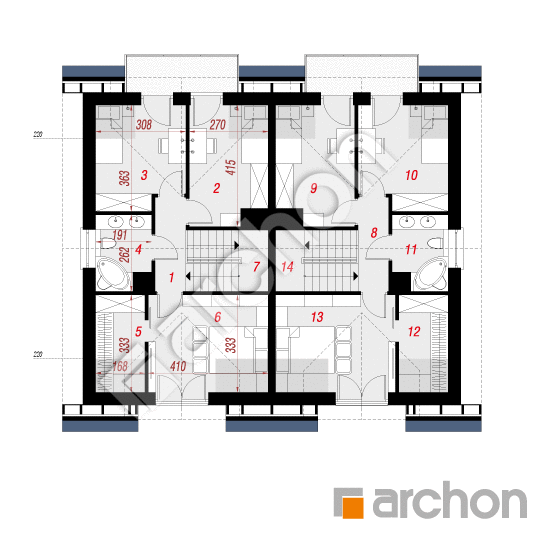

Rzut poddasza - Dom w klementynkach 2 (R2) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
98,82 m² |
105,66 m² |
| 1. |
Korytarz |
3,25 |
|
| 2. |
Pokój |
9,70 |
10,44 |
| 3. |
Pokój |
9,46 |
10,21 |
| 4. |
Łazienka |
4,40 |
|
| 5. |
Garderoba |
4,47 |
5,40 |
| 6. |
Pokój |
12,36 |
13,36 |
| 7. |
Schody |
5,77 |
|
| 8. |
Korytarz |
3,25 |
|
| 9. |
Pokój |
9,70 |
10,44 |
| 10. |
Pokój |
9,46 |
10,21 |
| 11. |
Łazienka |
4,40 |
|
| 12. |
Garderoba |
4,47 |
5,40 |
| 13. |
Pokój |
12,36 |
13,36 |
| 14. |
Schody |
5,77 |
|

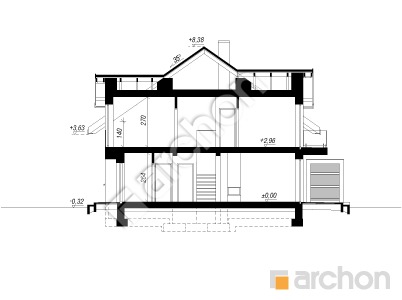

Przekrój

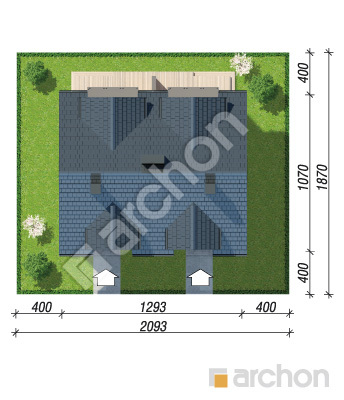

Sytuacja i obrys
Dom w klementynkach 2 (R2) ver.2
(190.62 +7.96m²)
Wymiary
|
Powierzchnia domu
|
190,62 m² |
|
Powierzchnia kotłowni
|
7,96 m² |
|
Powierzchnia zabudowy
|
138,82 m² |
|
Powierzchnia podłóg
|
208,24 m² |
|
Kubatura
|
990,12 m³ |
|
Wysokość
|
8,70 m |
|
Minimalne wymiary działki
|
20,93 x 18,7 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
140 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 90 000,00 zł | |
| Ogółem - całkowity koszt budowy | 818 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 654 400,00 zł | |
Wizualizacje
Dom w klementynkach 2 (R2) ver.2

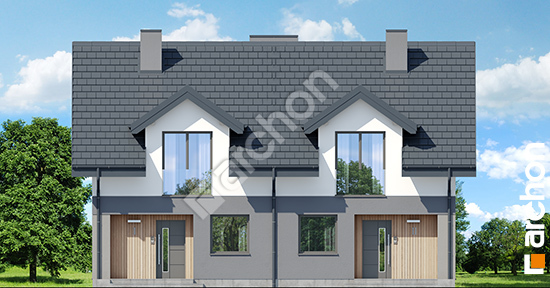

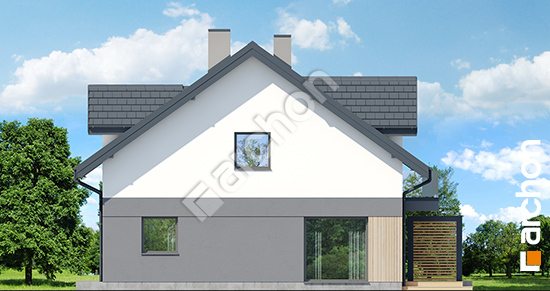

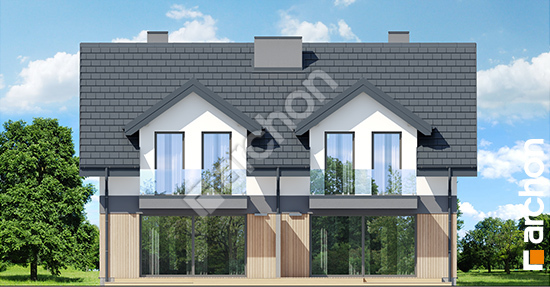

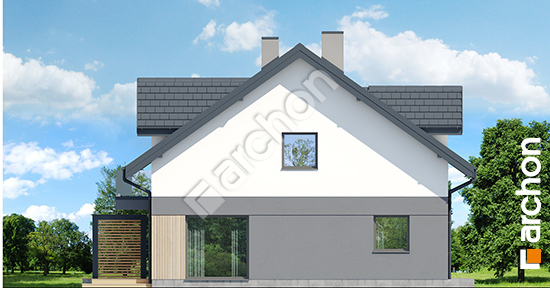

Elewacje
Dom w klementynkach 2 (R2) ver.2
Wersje projektu
Dom w klementynkach 2 (R2) ver.2
