Rzut parteru - Dom w szmaragdach 3 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
112,84 m² |
115,55 m² |
| 1. |
Wiatrołap |
5,36 |
|
| 2. |
Hol |
8,14 |
10,85 |
| 3. |
Łazienka |
3,24 |
|
| 4. |
Spiżarnia |
2,08 |
|
| 5. |
Kuchnia |
10,69 |
|
| 6. |
Salon + Jadalnia |
29,04 |
|
| 7. |
Pokój |
8,26 |
|
| 8. |
Kotłownia |
6,42 |
|
| 9. |
Garaż |
39,61 |
|
Rzut poddasza - Dom w szmaragdach 3 (G2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
92,14 m² |
124,44 m² |
| 1. |
Schody |
3,82 |
|
| 2. |
Hol |
9,80 |
|
| 3. |
Łazienka |
5,51 |
7,54 |
| 4. |
Pralnia |
4,37 |
6,38 |
| 5. |
Pokój |
11,29 |
13,83 |
| 6. |
Pokój |
14,07 |
16,62 |
| 7. |
Pokój |
10,30 |
13,00 |
| 8. |
Garderoba |
5,23 |
6,57 |
| 9. |
Strych ocieplony |
27,75 |
46,88 |
Przekrój

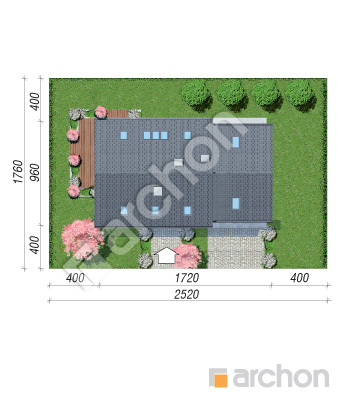

Sytuacja i obrys
Dom w szmaragdach 3 (G2)
(131.2 +6.42 +39.61 +27.75m²)
Wymiary
|
Powierzchnia domu
|
131,20 m² |
|
Powierzchnia kotłowni
|
6,42 m² |
|
Powierzchnia garażu
|
39,61 m² |
|
Powierzchnia strychu
|
27,75 m² |
|
Powierzchnia zabudowy
|
157,51 m² |
|
Powierzchnia podłóg
|
239,99 m² |
|
Kubatura
|
1 000,50 m³ |
|
Wysokość
|
8,68 m |
|
Minimalne wymiary działki
|
25,2 x 17,6 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
1.20 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 338 400,00 zł | |
| Roboty wykończeniowe | 257 200,00 zł | |
| Instalacje wewnętrzne | 79 400,00 zł | |
| Ogółem - całkowity koszt budowy | 741 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 521 000,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 64 800,00 zł | |
| Ogółem - całkowity koszt budowy | 527 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 422 320,00 zł | |
